Используем тепловизоры, ультразвуковые дефектоскопы, эндоскопы для контроля целостности композитов
От визуального осмотра до механических испытаний образцов и компьютерного моделирования
Обследуем конструкции на химических производствах, нефтегазовых объектах, в гражданском строительстве
ООО «ИСК «ПРОГРЕСС» — одна из первых специализированных организаций в России, предлагающая профессиональное техническое обследование зданий и сооружений с несущими и ограждающими конструкциями из пултрузионных стеклопластиковых (композитных) профилей.
С 2014 года мы успешно проводим технические экспертизы строительных конструкций с учетом ваших задач. Теперь расширяем компетенции на современные композитные материалы — стеклопластиковые пултрузионные профили, которые активно внедряются в российское строительство.

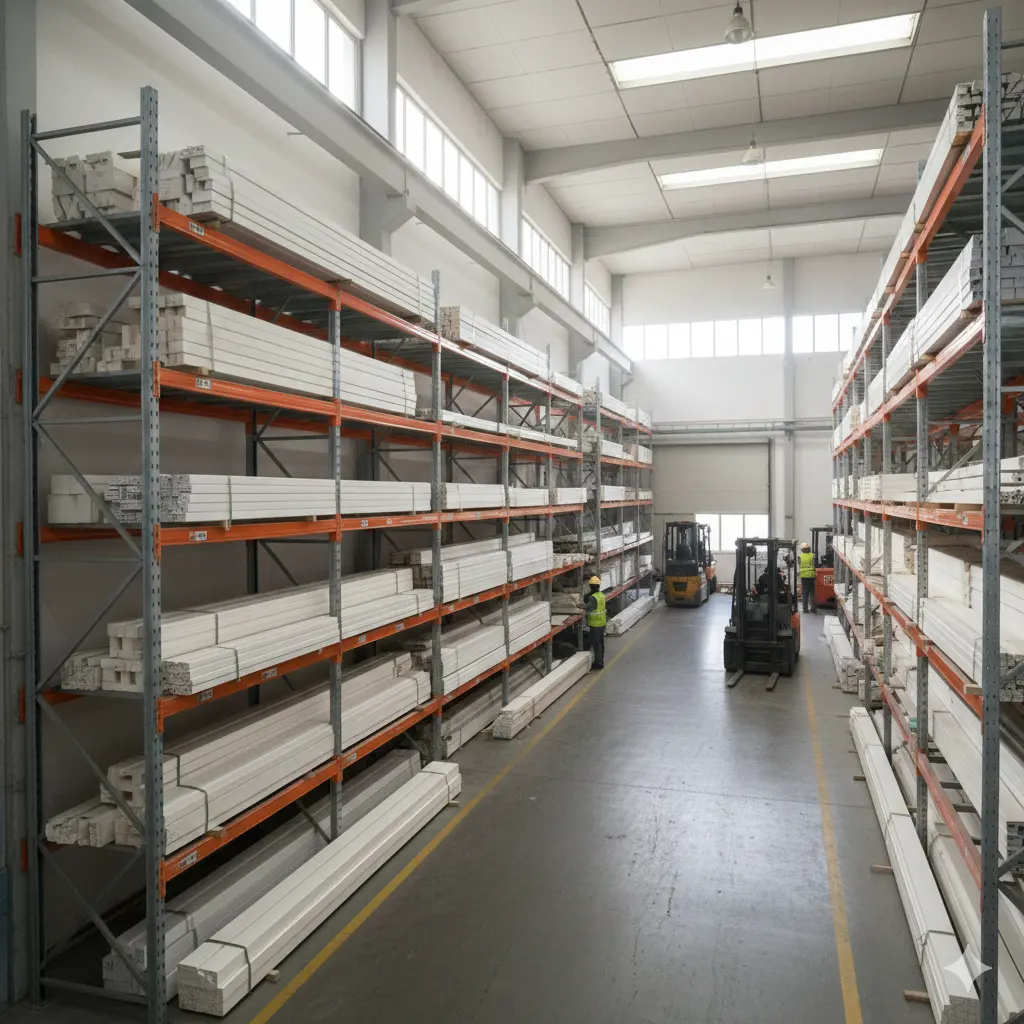

Что такое пултрузионные стеклопластиковые профили и где они применяются
Пултрузионный стеклопластиковый профиль — это конструкционный материал, изготовленный из стекловолокна и полимерной смолы методом непрерывной протяжки через формующую фильеру с последующим отверждением. Содержание стекловолокна достигает 70-75%, что обеспечивает исключительную механическую прочность при малом весе.
Это материал будущего, который уже сегодня успешно заменяет традиционные металлические, деревянные и ПВХ конструкции во многих отраслях. Композитные профили обладают уникальным сочетанием свойств: прочность стали, легкость алюминия, коррозионная стойкость пластика и теплопроводность дерева — все в одном материале.
В каких случаях необходимо обследование композитных конструкций
Приемка объекта после монтажа
Перед вводом в эксплуатацию конструкций из стеклопластиковых профилей необходимо убедиться в качестве изготовления, правильности монтажа, соответствии проектной документации. Особенно это важно для несущих конструкций: мостов, площадок обслуживания на высоте, лестничных маршей.
Плановые обследования в процессе эксплуатации
Для конструкций, работающих в агрессивных средах (химические производства, очистные сооружения), рекомендуется ежегодное обследование. Для конструкций в обычных условиях — каждые 5 лет. Контролируем состояние материала, крепежных узлов, отсутствие повреждений.
При изменении условий эксплуатации
Если планируется изменение нагрузок, температурного режима, агрессивности среды — необходима оценка соответствия существующих конструкций новым условиям. Композиты чувствительны к перегреву (выше 50-60°C для полиэфирных смол) и к изменению типа агрессивной среды.
После аварийных ситуаций
Механические удары, пожары, воздействие нештатных нагрузок могут вызвать внутренние повреждения композита, не видимые снаружи: расслоения, трещины в армирующих волокнах, деградацию смолы. Обследование выявит скрытые дефекты и оценит остаточную прочность.
По требованию надзорных органов
При проверках инспекции Государственного строительного надзора (ИГСН), Ростехнадзора, экспертизе промышленной безопасности, аттестации объектов химических и нефтегазовых производств требуется техническое заключение о состоянии конструкций.
Наши методы обследования композитных конструкций
Обследование конструкций из стеклопластиковых профилей требует специализированного подхода, отличного от методов для металлических или бетонных конструкций. Мы применяем комплекс неразрушающих и разрушающих методов контроля, адаптированных к особенностям полимерных композиционных материалов.
Начинаем с детального осмотра всех элементов конструкции. Особое внимание уделяем состоянию поверхности: наличию трещин, сколов, вздутий, изменению цвета и текстуры. Проверяем целостность защитного поверхностного слоя (волокнистого мата), который защищает профиль от УФ-излучения и агрессивных сред.
Осматриваем крепежные узлы: болтовые, заклепочные, клеевые, клеемеханические соединения. Проверяем наличие люфтов, деформаций отверстий, следов коррозии металлического крепежа. Контролируем наличие компенсационных зазоров для температурных деформаций.
Для осмотра труднодоступных мест и внутренних полостей полых профилей применяем эндоскопы с высоким разрешением. Это позволяет выявить скрытые дефекты без разрушения конструкции.
Ультразвуковой контроль — основной метод выявления внутренних дефектов в композитных материалах. С помощью ультразвуковых волн обнаруживаем расслоения (деламинации), пустоты, включения, трещины в толще материала, которые не видны при визуальном осмотре.
Метод особенно эффективен для выявления ударных повреждений — даже при целой поверхности внутри материала могут быть обширные зоны расслоения. Контролируем качество клеевых соединений, если конструкция собиралась с применением адгезивов.
Тепловизионное обследование позволяет быстро выявить зоны с нарушенной структурой материала. Расслоения, пустоты, трещины имеют другую теплопроводность по сравнению с целым материалом и проявляются на термограммах как участки с аномальной температурой.
Метод эффективен для обследования больших площадей конструкций, например, мостовых настилов, площадок обслуживания, облицовочных панелей. Позволяет выявить зоны проникновения влаги внутрь материала, что критично для долговечности.
Простой, но эффективный метод обнаружения расслоений вблизи поверхности. Специалист простукивает конструкцию молоточком, прислушиваясь к звуку. Глухой звук указывает на наличие расслоения под поверхностью. Метод требует опыта, но позволяет быстро проверить большие площади.
При необходимости отбираем образцы материала для лабораторных механических испытаний: определение прочности при растяжении, изгибе, сжатии, межслойного сдвига. Сравниваем фактические характеристики с паспортными значениями, оцениваем степень деградации свойств в процессе эксплуатации.
Для клеевых соединений определяем прочность клеевого шва на отрыв и сдвиг. Для болтовых соединений — несущую способность на выдергивание и смятие.
Геодезическими методами измеряем фактические прогибы балок, колонн, настилов под эксплуатационной нагрузкой. Сравниваем с предельно допустимыми значениями по СП. Контролируем изменение геометрии во времени для оценки ползучести материала под постоянной нагрузкой.
Стоимость обследования композитных конструкций
|
Вид работ |
Стоимость |
|
Обследование площадки обслуживания до 50 м² |
от 250 000 ₽ |
|
Обследование лестничного марша |
от 100 000 ₽ |
|
Обследование пешеходного моста |
от 450 000 ₽ |
|
Обследование ограждающих конструкций |
от 100 000 ₽ |
|
Обследование композитного каркаса здания |
от 500 000 ₽ |
|
Ультразвуковая дефектоскопия (1 элемент) |
от 15 000 ₽ |
|
Тепловизионное обследование |
от 25 000 ₽ |
|
Отбор и испытание образцов в лаборатории |
от 50 000 ₽ |
|
Поверочные расчеты композитных конструкций |
от 150 000 ₽ |
Факторы, влияющие на стоимость:
- Площадь и конфигурация конструкций
- Высота расположения (необходимость альпинистского снаряжения)
- Объем неразрушающего контроля
- Необходимость лабораторных испытаний
- Удаленность объекта
- Срочность выполнения
Выезд инженера для осмотра и расчета стоимости в пределах Казани — бесплатно.
Уникальные свойства композитных профилей
Стеклопластиковые конструкции обладают рядом выдающихся характеристик, которые делают их привлекательной альтернативой традиционным материалам. Однако именно эти особенности требуют специализированного подхода к обследованию.
Удельный вес стеклопластика в 5-6 раз меньше черных металлов и в 2 раза меньше алюминия. При этом прочностные характеристики сопоставимы со сталью. Это снижает нагрузки на фундаменты, упрощает транспортировку и монтаж, но требует особого внимания к узлам соединений.
Стеклопластик не подвержен коррозии, гниению, короблению. Срок службы составляет не менее 50 лет без потери цвета и свойств. Однако ультрафиолетовое излучение может постепенно разрушать поверхностный слой смолы — мы контролируем степень деградации при обследовании.
Композитные профили не проводят электрический ток, что критично для конструкций вблизи линий электропередач, на подстанциях, в электротехнических помещениях. Это свойство сохраняется весь срок службы, но требует проверки целостности материала.
Различные типы смол обеспечивают устойчивость даже к высококонцентрированным кислотам и щелочам. Изофталевая смола — для умеренно агрессивных сред, винилэфирная — для высокоагрессивных.
Теплоизоляционные свойства сопоставимы с деревом, что исключает «холодные мостики» и конденсат. Однако композиты имеют высокий коэффициент температурного расширения — мы проверяем наличие компенсационных зазоров в конструкциях
Где применяются стеклопластиковые профили:
В строительстве профили используются для несущих конструкций остановочных комплексов, беседок, ангаров, мансард, балконов, теплиц. Из них изготавливают оконные и дверные профили, элементы фасадных систем, карнизов, водостоков, коррозионностойкую арматуру для бетона. В дорожном строительстве — перильные ограждения пешеходных зон, мосты, строительные леса, фонарные столбы.
На промышленных объектах композитные профили незаменимы в агрессивных средах: химических производствах, нефтегазовых предприятиях, очистных сооружениях. Из них изготавливают площадки обслуживания, лестничные марши, ограждения, емкости, стеллажи, настилы. Электроизоляционные свойства делают их идеальными для электротехнических конструкций: кабель-каналов, траверс ЛЭП, опор освещения.
Специфические дефекты композитных конструкций
|
Вид дефекта |
Причины возникновения |
Признаки |
Последствия |
|
Расслоение (деламинация) |
Удары, перегрузки, заводской брак, замораживание влажного материала |
Вздутия, изменение цвета, глухой звук при простукивании |
Снижение прочности до 60%, риск внезапного разрушения |
|
Растрескивание матрицы |
Усталостные нагрузки, перегрев, УФ-деградация, неправильная смола для среды |
Сеть мелких трещин на поверхности, изменение цвета |
Проникновение агрессивных сред внутрь, ускоренное разрушение |
|
Повреждение защитного слоя |
УФ-излучение, абразивный износ, химическое воздействие |
Мелование, шелушение поверхности, оголение стекловолокна |
Потеря защиты от среды, снижение долговечности |
|
Ослабление крепежных узлов |
Коррозия металлического крепежа, вырыв под нагрузкой, температурные деформации |
Люфты, зазоры, следы ржавчины, деформация отверстий |
Разрушение узла, обрушение конструкции |
|
Температурные деформации |
Отсутствие компенсационных зазоров, жесткая заделка |
Выпучивание, коробление профилей, трещины в узлах |
Внутренние напряжения, преждевременное разрушение |
|
Выцветание и мелование |
Разрушение смолы ультрафиолетом, отсутствие UV-стабилизатора |
Потеря глянца, белесый налет, шероховатость |
Эстетический дефект, ускорение дальнейшей деградации |
Поверочные расчеты композитных конструкций
После инструментального обследования выполняем компьютерное моделирование и поверочные расчеты конструкций с учетом фактического состояния материала и узлов соединений. Используем программные комплексы ЛИРА-САПР, ANSYS для расчета композитных конструкций.
Особенности расчета стеклопластиковых конструкций:
Композитные материалы обладают ортотропией — разными свойствами в продольном и поперечном направлениях. Прочность и жесткость вдоль волокон в 5-10 раз выше, чем поперек. Это необходимо корректно учитывать в расчетной модели.
Модуль упругости стеклопластика в 3-4 раза ниже, чем у стали, поэтому определяющим фактором при расчете конструкций из композитов часто является не прочность, а жесткость (предельным прогибам). Проверяем соответствие фактических деформаций нормативным требованиям.
Композиты подвержены ползучести под длительной нагрузкой — прогибы могут увеличиваться со временем. Учитываем коэффициенты длительной прочности и жесткости. Оцениваем влияние температуры на свойства материала.
Критичными часто оказываются не сами профили, а узлы соединений: болтовые, клеевые, комбинированные. Проверяем несущую способность узлов с учетом концентрации напряжений, возможности смятия материала под болтами, прочности клеевого шва.
Результаты расчетов:
По результатам расчетов определяем фактический запас прочности и жесткости конструкций, категорию технического состояния, возможность восприятия дополнительных нагрузок. При необходимости разрабатываем рекомендации по усилению конструкций или ограничению нагрузок.
Нормативная база для композитных конструкций
Нормативное регулирование проектирования и обследования конструкций из полимерных композиционных материалов в России находится в стадии развития. Существующие документы охватывают не все аспекты применения композитов в строительстве.
- ГОСТ 33344-2015 ПРОФИЛИ ПУЛТРУЗИОННЫЕ КОНСТРУКЦИОННЫЕ ИЗ ПОЛИМЕРНЫХ композитов Общие технические условия
- ГОСТ Р 56977-2016 КОМПОЗИТЫ ПОЛИМЕРНЫЕ Классификация типов разрушения клеевых соединений
- ГОСТ 33498-2015 КОМПОЗИТЫ ПОЛИМЕРНЫЕ Метод испытания на смятие
- ГОСТ 32656-2017 КОМПОЗИТЫ ПОЛИМЕРНЫЕ Методы испытаний. Испытания на растяжение
- ГОСТ Р 57066-2016 КОМПОЗИТЫ ПОЛИМЕРНЫЕ Метод определения прочности при сдвиге клеевого соединения внахлест
- ГОСТ Р 57732-2017 КОМПОЗИТЫ ПОЛИМЕРНЫЕ Определение прочности клеевых соединений методом испытания на изгиб со сдвигом
- ГОСТ Р 56975 — 2016 КОМПОЗИТЫ ПОЛИМЕРНЫЕ. Показатели внешнего вида изделий из многослойных стеклокомпозитов
- ГОСТ 11262 — 2017 ПЛАСТМАССЫ. Метод испытания на растяжение
- ГОСТ 33519— 2015 КОМПОЗИТЫ ПОЛИМЕРНЫЕ. Метод испытания на сжатие при нормальной, повышенной и пониженной температурах
- ГОСТ 4651 — 2014 ПЛАСТМАССЫ. Метод испытания на сжатие
- ГОСТ Р 56786 — 2015 КОМПОЗИТЫ ПОЛИМЕРНЫЕ. Метод определения предела прочности при сдвиге в плоскости армирования
- ГОСТ Р 56805 -2015 КОМПОЗИТЫ ПОЛИМЕРНЫЕ Методы определения механических характеристик при изгибе
- ГОСТ Р 57066 -2016 КОМПОЗИТЫ ПОЛИМЕРНЫЕ. Метод определения прочности при сдвиге клеевого соединения внахлест
- ГОСТ 33119 — 2014 КОНСТРУКЦИИ ПОЛИМЕРНЫЕ КОМПОЗИТНЫЕ ДЛЯ ПЕШЕХОДНЫХ МОСТОВ И ПУТЕПРОВОДОВ. Технические условия
- СТО ИНТИ S.70.8-2022 Пултрузионные профили стеклопластиковые. Общие технические условия
- ОДМ 218.2.076-2019 РЕКОМЕНДАЦИИ ПО ПРИМЕНЕНИЮ КОНСТРУКЦИЙ ИЗ ПОЛИМПОЗИТНЫХ МАТЕРИАЛОВ ДЛЯ РАЙОНОВ С ЭКСТРЕМАЛЬНЫМИ ТЕМПЕРАТУРНЫМИ УСЛОВИЯМИ (НИЖЕ -40 °С И ВЫШЕ +40 °С)
- СТО НОСТРОЙ 2.29.112-2013 Мостовые сооружения. СТРОИТЕЛЬСТВО ДЕРЕВЯННЫХ И КОМПОЗИТНЫХ МОСТОВ. Часть 2. Сооружение пешеходных мостов из полимерных композитных материалов
- Проект СП Конструкции композитные строительные из пултрузионных полимерных профилей. Правила проектирования — первый российский свод правил (проект), регламентирующий проектирование композитных конструкций. Содержит требования к материалам, расчету прочности и жесткости, проектированию узлов соединений
- ГОСТ 32804-2014 «Профили стеклопластиковые. Технические условия» — устанавливает требования к пултрузионным профилям: механические характеристики, геометрические параметры, методы испытаний.
- ГОСТ 31937-2024 “ЗДАНИЯ И СООРУЖЕНИЯ Правила обследования и мониторинга технического состояния”, СП 13-102-2003 «Правила обследования несущих строительных конструкций зданий и сооружений» — общие требования к процедуре обследования, адаптируем к специфике композитных материалов.
Также используем рекомендации производителей профилей, научные публикации, результаты исследований ведущих институтов.
Используемое оборудование
Специализированное оснащение для контроля композитных материалов:
Часто задаваемые вопросы
Композиты имеют принципиально другие механизмы разрушения. Основная проблема — расслоения, которые могут быть не видны снаружи, дефекты в узловых соединениях. Мы применяем ультразвуковую дефектоскопию и тепловизию для выявления скрытых дефектов.
Да, можно отремонтировать или усилить. Мы даем детальные рекомендации по ремонту с учетом типа и масштаба повреждений.
При правильной эксплуатации срок службы составляет от 25 лет и больше. Однако многое зависит от условий: УФ-излучение, температура, агрессивность среды, механические воздействия. Регулярное обследование позволяет выявить проблемы на ранней стадии и продлить срок службы.
Желательны проектная документация, спецификации на профили (производитель, тип смолы, механические характеристики), монтажные чертежи, паспорта качества материалов. Если документации нет — проводим обследование по фактическому состоянию с отбором образцов для испытаний.
Да, стеклопластик полностью безопасен. Материал инертен, не выделяет вредных веществ, не поддерживает горение и не горит. Однако важно, чтобы конструкции были правильно рассчитаны и смонтированы — это и проверяет наше обследование.
Преимущества композитных конструкций при правильной эксплуатации
Стеклопластиковые пультрузионные профили обладают уникальными преимуществами, которые делают их материалом будущего в строительстве. Полная коррозионная стойкость означает, что конструкции сохраняют прочность и внешний вид десятилетиями даже в самых агрессивных средах — морской воде, кислотах, щелочах, нефтепродуктах.
Малый вес конструкций при высокой прочности снижает нагрузки на фундаменты, упрощает транспортировку и монтаж. Одну композитную балку могут перенести 2-3 человека, в то время как аналогичную стальную потребовалось бы поднимать краном. Это особенно ценно при ремонтных работах на действующих производствах.
Диэлектрические свойства обеспечивают полную электробезопасность конструкций. Площадки обслуживания, лестницы, ограждения из стеклопластика можно безопасно устанавливать вблизи электрооборудования, линий электропередач, на подстанциях без риска поражения током.
Низкая теплопроводность исключает «холодные мостики», конденсат, обмерзание. Работать на композитных лестницах и площадках комфортно даже зимой — материал не холодит, как металл.
Широкие дизайнерские возможности — композитные профили можно окрашивать в любой цвет еще на стадии производства, создавать рельефную поверхность, изготавливать профили любого сечения под конкретный проект.
Экономическая эффективность — стоимость конструкции из композитов на 25% ниже алюминиевых аналогов при сопоставимых свойствах. С учетом отсутствия затрат на антикоррозионную защиту, длительного срока службы, малых эксплуатационных расходов — композиты выигрывают у традиционных материалов по совокупной стоимости владения с учетом длительного периода эксплуатации.
