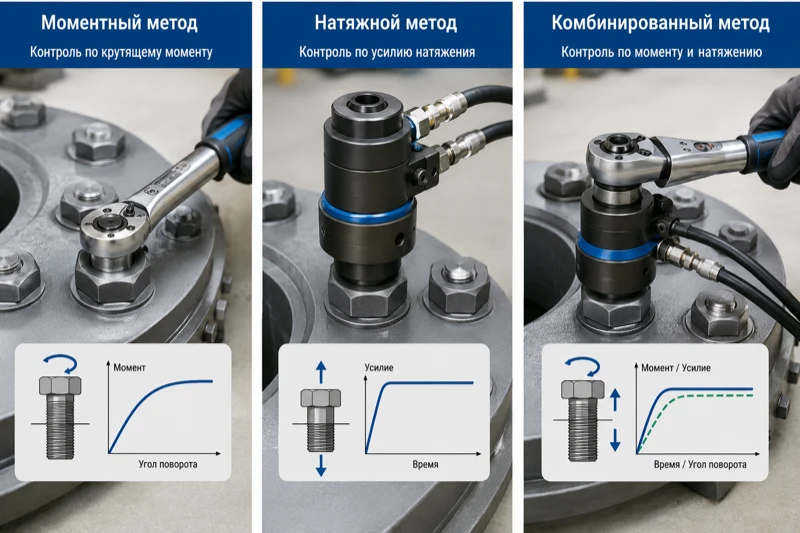

Методы контроля затяжки болтов: моментный, натяжной, комбинированный

Выбор зависит от класса прочности крепежа, категории ответственности соединения и климатических условий. Для стандартных зданий с болтами 8.8 достаточно моментного метода. Для ответственных фрикционных соединений 10.9 и 12.9 на промышленных объектах предпочтителен натяжной или комбинированный метод из-за более высокой точности.

Моментный метод контроля — это способ проверки усилия затяжки болта путем измерения крутящего момента с помощью динамометрического ключа.

Суть метода — контроль усилия затяжки динамометрическим ключом по заданному крутящему моменту. Применяется для болтов 8.8 и 10.9. Преимущества: простота, доступность инструмента и скорость работы. ГОСТ Р 70132-2022 требует регулярной тарировки ключей (п. 7.5.11) и соблюдения смазки резьбы (п. 7.2).

На объектах в Казани — например, при монтаже металлоконструкций ЛЭП или стадионов — этот метод используется чаще всего из-за минимальных требований к оснащению бригады.

Натяжной метод контроля — это создание расчетного усилия натяжения в стержне болта гидравлическим натяжителем независимо от силы трения в резьбе.

Применяется для болтов 10.9 (в исключительных случаях 12.9 — вне скоупа ГОСТ Р 70132-2022, применяется по СП), особо ответственных фрикционных соединений. Преимущества: высокая точность и независимость от трения. Согласно п. 7.4.1 ГОСТ Р 70132-2022, повторное натяжение одного болта запрещено, так как оно приводит к усталостным деформациям резьбы.

Комбинированный метод контроля — это сочетание предварительного натяжения болта гидравлическим натяжителем с последующей доводкой гайки на расчетный угол поворота.

Применяется для промышленных сооружений с повышенными динамическими нагрузками. Обеспечивает максимальную точность. По п. 7.5.6 ГОСТ Р 70132-2022 коэффициент закручивания К3 = 0,17. Метод требует высокой квалификации персонала и точного измерения угла поворота.

Примечание. Выбор метода определяется проектной документацией и категорией ответственности соединения. Некачественная затяжка болтов на ответственных узлах — прямая дорога к аварии. Стоимость профессионального контроля на этапе монтажа в десятки раз ниже расходов на аварийное восстановление, простой производства и штрафы надзорных органов.

Моментный метод контролирует крутящий момент через динамометрический ключ, что делает его простым и быстрым. Натяжной метод создаёт расчётное усилие в стержне болта гидравлическим натяжителем, исключая влияние трения в резьбе и обеспечивая максимальную точность.

По п. 7.4.1 ГОСТ Р 70132-2022 повторное натяжение вызывает усталостные деформации резьбы и снижает несущую способность соединения. После некорректной затяжки болт необходимо заменить.

Допустимы все три метода. Для стандартных зданий — моментный, для ответственных фрикционных соединений и промышленных объектов — натяжной или комбинированный.

Да. При температуре ниже −20 °C изменяется вязкость смазки, что влияет на коэффициент трения.

Квалифицированные контролеры в составе технического надзора заказчика. ООО «ИСК ПРОГРЕСС» выполняет независимый контроль болтовых соединений в Казани, Набережных Челнах, Альметьевске и по всей РФ с 2014 года.

ГОСТ Р 70132-2022 (п. 7.5.11) требует тарировки динамометрических ключей перед началом каждой рабочей смены. На практике это выполняется ежедневно, а также после любого механического повреждения инструмента.
