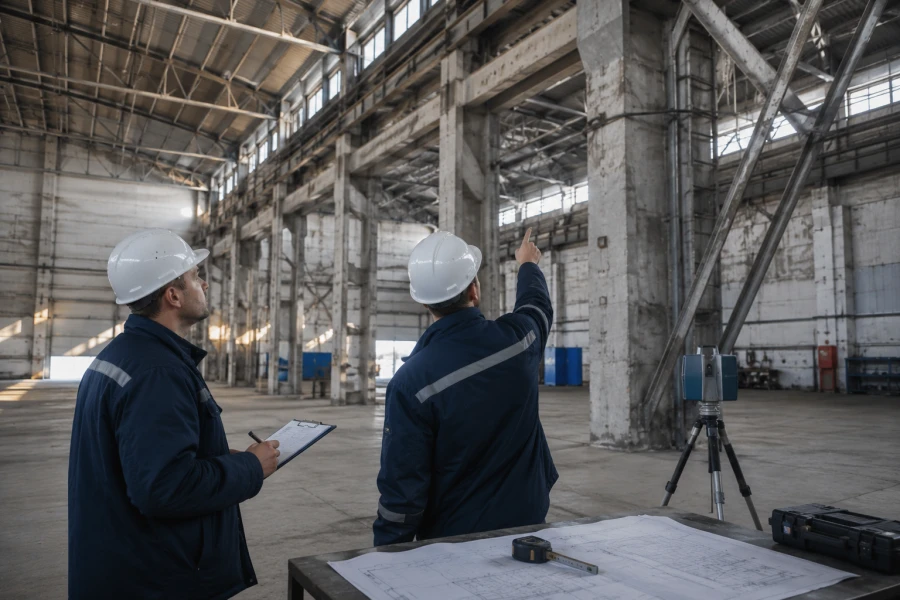

Техническое обследование промышленных зданий: методы, цены и нормативы

Мостовые и козловые краны, грузоподъёмное оборудование, производственные станки создают циклические нагрузки на несущие конструкции. Это приводит к усталостным трещинам в металле, разуплотнению бетона, ослаблению заклёпочных и болтовых соединений.

Визуальный осмотр здесь недостаточен — нужен ультразвуковой контроль, толщинометрия и дефектоскопия.

На химических предприятиях, в металлургических цехах, на пищевых производствах воздух содержит пары кислот, щелочей, масел, соли. Это ускоряет коррозию металлоконструкций, разрушение бетона, износ кровельного покрытия.

Обследование должно включать оценку скорости коррозионного износа и прогноз остаточного ресурса.

Промышленные полы подвержены ударным нагрузкам, истиранию, воздействию химикатов, перепадам температур (особенно в холодильных камерах).

Дефекты полов — растрескивание, вспучивание, разрушение верхнего слоя — могут нарушить работу оборудования и создать травмоопасные ситуации.

Крановые балки, рельсы и опорные конструкции испытывают значительные нагрузки. Износ рельсов, расхождение креплений, деформации крановых путей приводят к аварийным ситуациям и могут нанести повреждения основному каркасу здания.

Промышленные здания часто имеют пролёты 18–36 м и более, что предъявляет повышенные требования к фермам, колоннам и фундаментам. Ограждающие конструкции (сэндвич-панели, профнастил) легче повреждаются ветром и требуют проверки герметичности.

Осмотр металлических и железобетонных колонн, ферм, балок, связей на предмет коррозии, трещин, деформаций, ослабления соединений.

Проверка кровельного покрытия, водостоков, парапетов, ограждающих панелей.

Геодезическая съёмка контролирует прогибы ферм, отклонения колонн от вертикали, осадки фундаментов.

Подробнее о видах диагностики читайте в материале Виды обследования зданий.

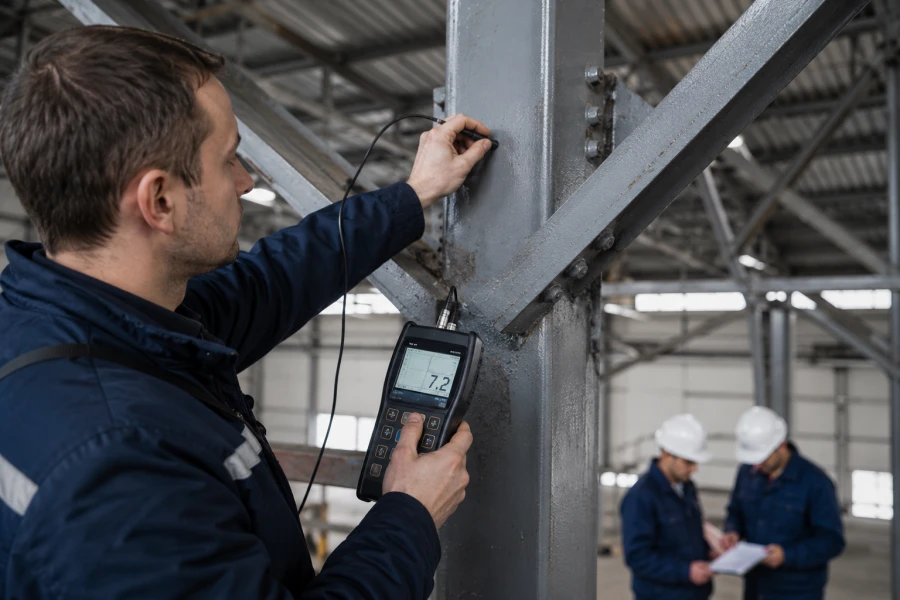

Используется для оценки толщины металлических элементов и выявления скрытых дефектов: трещин, раковин, расслоений в сварных швах. Позволяет определить степень коррозионного износа и принять решение об усилении или замене конструкций.

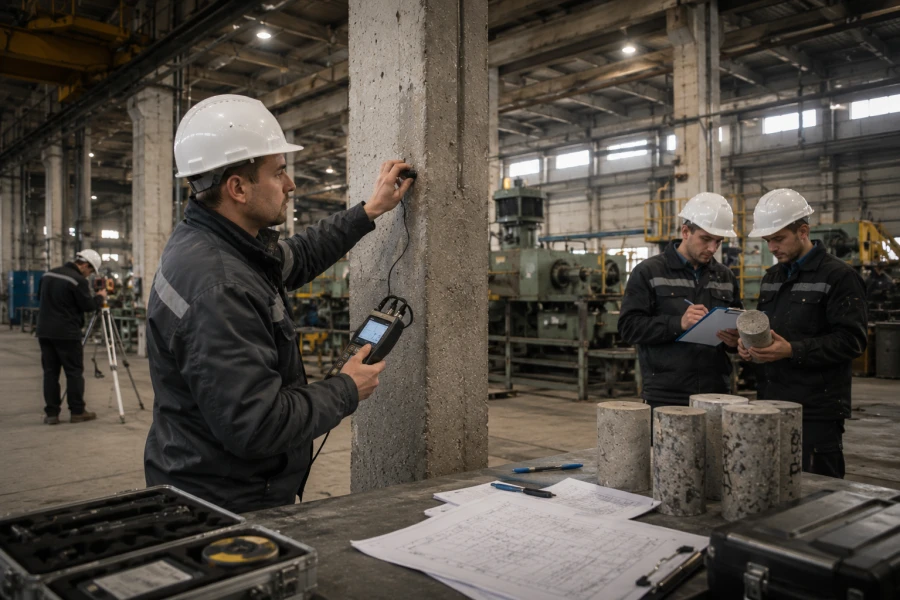

Определение прочности бетона колонн, плит перекрытия, фундаментов. Выявление трещин, расслоений, пустот в железобетонных конструкциях. В «ИСК «ПРОГРЕСС»» используется измеритель прочности бетона ИПС-МГ4.03.

Подробнее о методах читайте в материале Ультразвуковой контроль бетона.

Контроль состояния ограждающих конструкций, выявление мостиков холода, нарушений герметичности сэндвич-панелей, протечек кровли. Особенно актуально для холодильных камер, складов с температурным режимом и энергоэффективных производств.

Узнайте больше в статье Тепловизионное обследование: мостики холода.

Осмотр рельсов, креплений, балок подкранового пути, измерение геометрии и износа рельсов. Проверка на соответствие требованиям Правил по кранам и безопасности подъёмных сооружений.

Оценка прочности, ровности, износа поверхности полов. Выявление трещин, вспучиваний, расслоений, химического разрушения покрытия.

Изучение проектной документации, истории эксплуатации, согласование доступа на объект и графика работ.

Осмотр каркаса, кровли, ограждений, крановых путей и полов. Фотофиксация, геодезическая съёмка.

УЗ толщинометрия металла, склерометрия и УЗК бетона, тепловизионная съёмка, контроль крановых путей.

Отбор проб бетона, металла, покрытий для определения фактической прочности и состава.

Оценка несущей способности и остаточного ресурса конструкций с учётом выявленных дефектов.

Составление заключения по ГОСТ 31937-2024 с категорией состояния, ведомостью дефектов и рекомендациями.

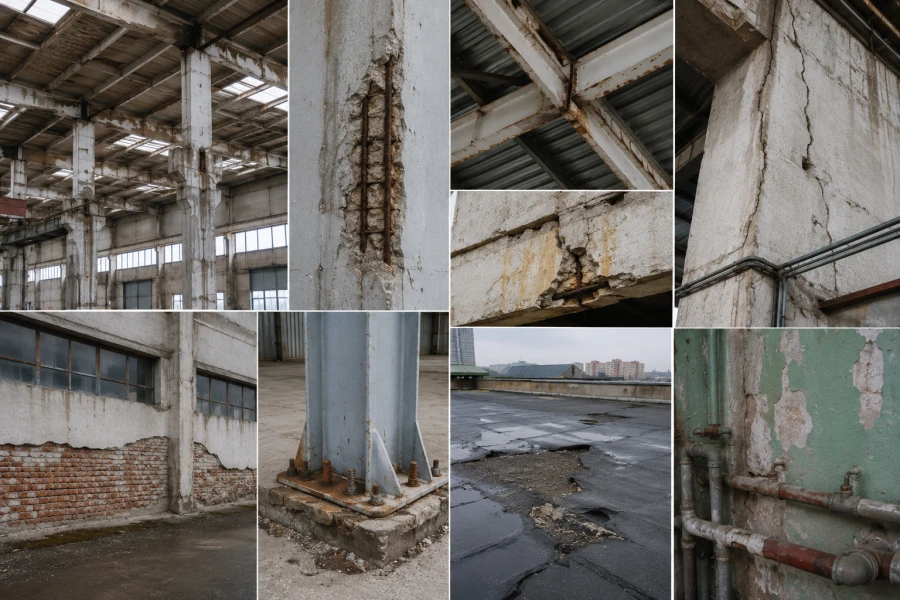

Доминирующий дефект для складов, цехов и ангаров с металлическим каркасом.

Причины: конденсация влаги на внутренней поверхности металла, агрессивная среда, нарушение гидроизоляции кровли, старение антикоррозионных покрытий.

Потеря толщины металла на 10–15 % требует усиления или замены конструкций; свыше 20 % — аварийная ситуация.

Плоские кровли промышленных зданий подвержены механическим повреждениям при обслуживании оборудования, старению гидроизоляции, засорам водостоков.

Протечки разрушают утеплитель и металлоконструкции, создают условия для коррозии.

Рекомендуем также ознакомиться с материалом Обследование кровельных конструкций.

Ударные нагрузки от вилочных погрузчиков, истирание от интенсивного движения, воздействие масел и химикатов приводят к растрескиванию бетонных полов, вспучиванию топпинговых покрытий, разрушению швов.

Дефекты полов создают опасность для оборудования и персонала.

Большие пролёты промышленных зданий предъявляют высокие требования к фермам. Прогибы, превышающие допустимые значения по СП 20.13330.2016, свидетельствуют о перегрузке, усталости металла или коррозионном износе опорных узлов.

Сэндвич-панели, профнастил, рулонные ворота со временем теряют герметичность, что приводит к теплопотерям, протечкам, промерзанию.

В зонах с высокой ветровой нагрузкой возможен срыв креплений панелей.

(раздел 6, п. 6.2) устанавливает общие требования к обследованию, категории технического состояния, периодичность мониторинга. Для промышленных зданий с аварийными дефектами рекомендуется обследование не реже 1 раза в год.

(раздел 4, п. 4.1) определяет методы диагностики металлических, железобетонных и деревянных конструкций, порядок отбора проб, требования к квалификации исполнителей.

(раздел 5) используют для оценки остаточного ресурса, определения допустимых деформаций и расчёта несущей способности при износе конструкций.

Определяют порядок обследования крановых путей, измерение износа рельсов и креплений, допустимые отклонения геометрии.

(раздел 5, п. 5.3) содержит требования к промышленным полам, ограждающим конструкциям, кровельным системам. Устанавливает допустимые прогибы ферм, износ полов, герметичность ограждений.
