Введение

Геотехнический мониторинг представляет собой регулярные инструментальные наблюдения за осадками, кренами, раскрытием трещин и состоянием грунтового основания здания или сооружения.

В отличие от разовой диагностики, он отслеживает объект во времени: фиксирует скорость проседания фундамента, сезонные колебания грунтовых вод, ускорение крена стен. Для Казани, Набережных Челнов и других городов Татарстана с интенсивной застройкой это — инженерная необходимость. По статистике «ИСК «ПРОГРЕСС», более 60 % критических деформаций можно было бы выявить за 3–6 месяцев до появления трещин внутри помещений, если бы владельцы заказали мониторинг вовремя.

Стоимость аварийного восстановления превышает цену годового наблюдения в 15–20 раз. Поэтому профилактика — экономически очевидное решение.

Кубасов Павел Сергеевич

Инженер-конструктор в области геотехнических услуг

ООО «ИСК «ПРОГРЕСС»» выполняет геотехнический мониторинг объектов любой сложности с 2014 года.

В этой статье расскажем, когда без мониторинга не обойтись, какие методы диагностики используют специалисты и как оформляется отчётность. Подробнее о разновидностях обследований читайте в материале Виды обследования зданий.

Кубасов Павел Сергеевич

Инженер-конструктор в области геотехнических услуг

Готовы защитить свой объект?

Позвоните нам по номеру +7 (843) 239-26-06 или напишите на iskprogress.ru@mail.ru — инженер подготовит индивидуальную программу мониторинга.

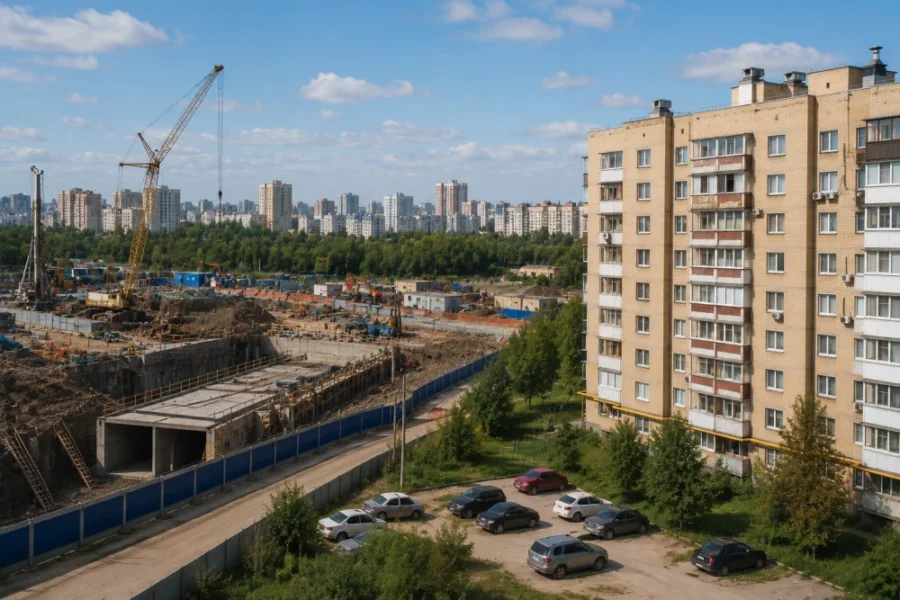

Соседнее строительство (метро, высотки, котлованы)

В Казани интенсивно ведётся строительство станций метро и многоэтажных комплексов в историческом центре, Советском и Кировском районах, а также в спальных микрорайонах. Возведение котлованов, забивка свай и откачка грунтовых вод вызывают осадки соседних зданий.

Инструментальный контроль фиксирует эти деформации с точностью до 0,3 мм и служит основанием для предъявления претензий застройщику.

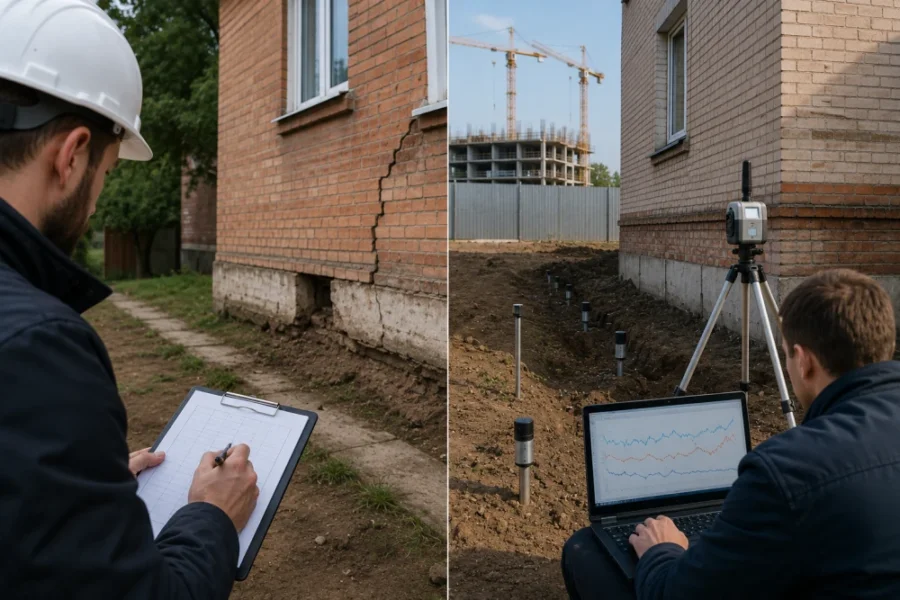

Эксплуатация зданий с трещинами и проседаниями фундаментов

Если обследование выявило неравномерную осадку или трещины в фундаменте, разовое заключение недостаточно. Требуется мониторинг, чтобы понять: деформации стабилизировались или прогрессируют. По ГОСТ 31937-2024 для объектов категории «ограниченно работоспособное» мониторинг назначается не реже 1 раза в квартал, а для «аварийного» — ежемесячно или чаще.

Промышленные объекты с динамическими нагрузками

Цеха, склады, ангары испытывают вибрацию от оборудования, циклические нагрузки от кранов и перепады температур. Мониторинг выявляет усталостные деформации металлоконструкций и фундаментов до достижения критических значений.

В «ИСК «ПРОГРЕСС»» 28 % заказов на мониторинг приходится именно на промышленные объекты.

Объекты на слабых и просадочных грунтах

В Альметьевске, Бугульме и отдельных районах Казани (например, в посёлке Усады и на Дербышках) встречаются слабонесущие, насыпные и просадочные грунты. Даже после усиления фундамента требуется наблюдение, чтобы подтвердить эффективность мероприятий и исключить повторное проседание.

Минимальный срок такого контроля — 1–2 года по результатам инженерно-геологических изысканий.

Судебные и страховые споры

При разбирательствах из-за повреждений зданий доказательная база строится на данных мониторинга. Регулярные измерения, выполненные аттестованными специалистами, признаются судами и страховыми компаниями.

Заключения «ИСК «ПРОГРЕСС»» уже использовались в арбитражных делах при соседнем строительстве в Казани.

Разовое обследование даёт срез состояния на конкретную дату, но не показывает динамику. Именно динамика — скорость проседания, ускорение крена, сезонные колебания — показывает, опасен ли дефект или нет. Деформационный мониторинг закрывает этот пробел: по данным «ИСК «ПРОГРЕСС»», 65 % зданий с неравномерными осадками стабилизировались в течение 6 месяцев без усиления, потому что тренд выявили вовремя.

Статистика востребованности мониторинга в Татарстане

По данным внутренней аналитики «ИСК «ПРОГРЕСС»» за 2022–2024 годы, наибольший спрос на геотехнический мониторинг приходится на четыре категории объектов. Жилые дома при соседнем строительстве лидируют из-за массового возведения высоток и станций метро в Казани. Промышленные цеха и административные здания следуют за ними из-за необходимости контроля вибрации и состояния фундаментов. Распределение заказов наглядно показывает таблица ниже.

Категория объекта	Доля заказов	Типичные причины обращения
Жилые дома при соседнем строительстве	35 %	Осадки, трещины, крен после начала работ застройщика
Промышленные цеха и склады	28 %	Вибрация, динамические нагрузки, сезонные деформации
Административные и торговые здания	20 %	Контроль состояния после усиления фундамента
Инженерные сооружения (мосты, трубопроводы)	17 %	Контроль проседания опор, деформаций пойменных участков

Что такое геотехнический мониторинг и как он работает

Геотехнический мониторинг — это система регулярных инструментальных наблюдений за деформациями зданий, сооружений и их оснований с целью выявления тенденций, прогнозирования технического состояния и обоснования необходимых инженерных решений по усилению или ремонту конструкций.

Что включает система геотехнического мониторинга зданий?

Геотехнический мониторинг — это не просто периодические замеры, а система сбора, анализа и прогнозирования данных. Он включает установку измерительных приборов, регулярное считывание показаний, обработку результатов и подготовку заключений. Ключевое отличие от разового обследования — накопление временного ряда, который позволяет выявить тренды и спрогнозировать развитие ситуации за 3–6 месяцев вперёд. При разовой диагностике оснований рекомендуем обследование фундаментов в Казани.

Проектирование системы мониторинга

На первом этапе инженеры определяют, какие параметры требуют контроля: осадки фундамента, крен стен, раскрытие трещин, перемещения грунта, уровень грунтовых вод, вибрация. Для каждого параметра выбирают методы и точки наблюдения.

Программа мониторинга разрабатывается с учётом требований ГОСТ 31937-2024 и специфики объекта. Типовой проект для жилого дома включает 6–10 геодезических реперов и 2–4 трещиномера.

Установка оборудования

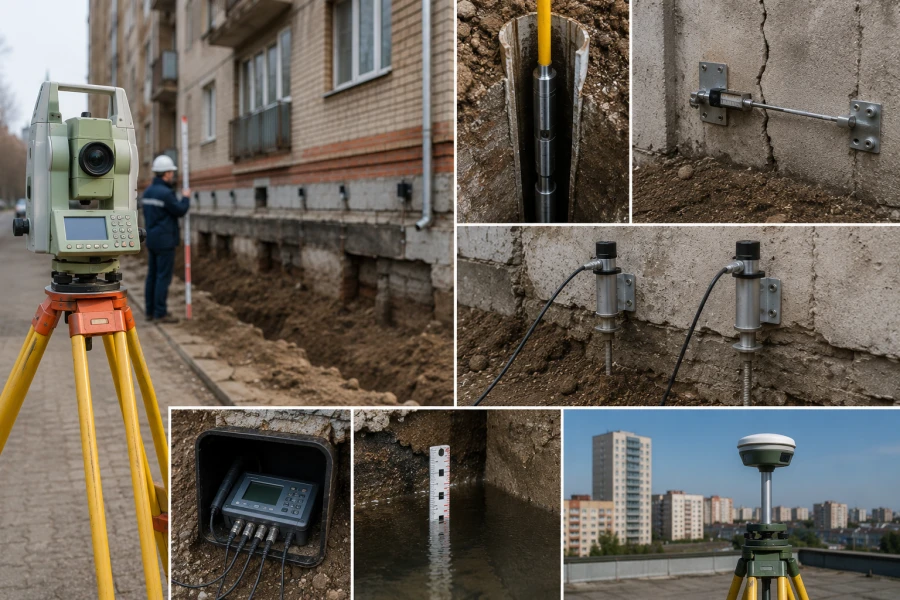

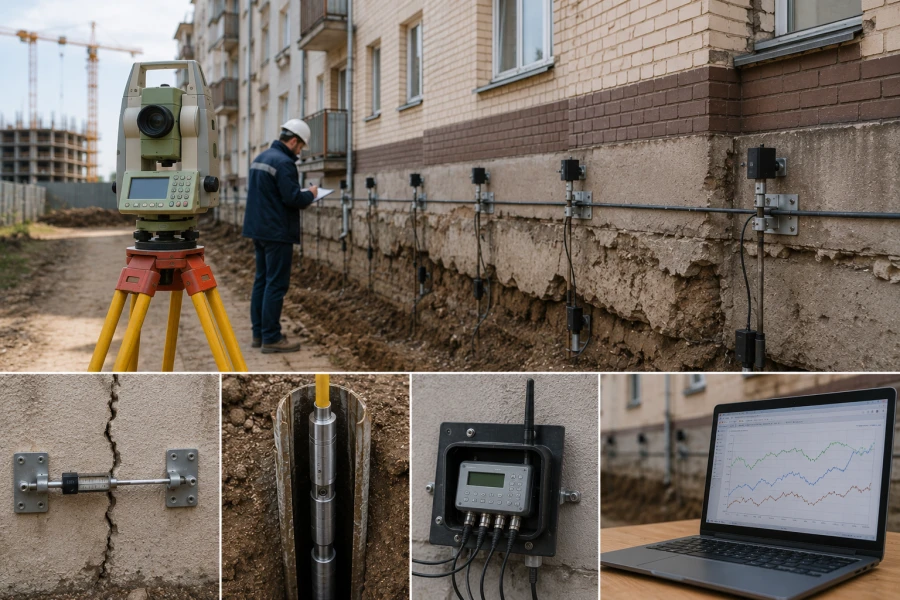

В зависимости от задач используют геодезические реперы, трещиномеры, инклинометры, экстензометры, пьезометры, датчики вибрации и автоматизированные станции сбора данных. Оборудование закрепляют на конструкциях или в грунте и эксплуатируют в течение всего периода наблюдений.

Для автоматизированных систем данные передаются по GSM или интернету в режиме, близком к реальному времени.

Сбор и обработка данных

Ручные замеры геодезисты проводят с заданной периодичностью: ежедневно, еженедельно, ежемесячно. Обработка включает сопоставление с допустимыми значениями по СП 22.13330.2016, выявление аномалий и построение графиков трендов.

Подготовка заключений

По результатам каждого цикла наблюдений формируется отчёт с анализом тенденций. При превышении предупредительных порогов заказчик получает рекомендации по усилению конструкций, изменению режима эксплуатации или вмешательству в соседнее строительство.

Вся документация оформляется по ГОСТ 31937-2024 и принимается судами, страховыми и надзорными органами. Итоговый документ — техническое заключение.

Таблица этапов организации мониторинга

Полный цикл геотехнического мониторинга от обследования до итогового отчёта занимает от 1 месяца до 2+ лет в зависимости от задач. Каждый этап имеет чёткие сроки, содержание работ и конкретный результат. Ниже представлена сводная таблица этапов с типовыми таймингами для объектов в Татарстане.

Этап	Содержание работ	Сроки	Результат
1. Обследование и проектирование	Определение параметров, точек наблюдения, методов	3–5 дней	Программа мониторинга
2. Установка оборудования	Монтаж реперов, датчиков, станций сбора данных	2–5 дней	Работоспособная система
3. Базовые измерения	Фиксация начальных значений всех параметров	1–2 дня	Исходный срез
4. Регулярный мониторинг	Периодические замеры или автоматический сбор	От 1 месяца до 2+ лет	Временной ряд данных
5. Анализ и отчётность	Обработка, сопоставление с нормами, прогноз	1–3 дня на отчёт	Техническое заключение
6. Завершение / корректировка	Демонтаж оборудования или изменение программы	1–2 дня	Итоговый отчёт

Обследование и проектирование

Определяют параметры, точки наблюдения, методы и сроки. Результат — программа мониторинга (3–5 дней).

Установка оборудования

Монтируют реперы, датчики, станции сбора данных и проводят их калибровку (2–5 дней).

Базовые измерения

Фиксируют начальные значения всех параметров до начала регулярного наблюдения (1–2 дня).

Регулярный мониторинг

Выполняют периодические замеры или ведут автоматический сбор данных от 1 месяца до 2+ лет.

Анализ и отчётность

Обрабатывают результаты, сопоставляют с нормами, строят прогнозы и готовят техническое заключение (1–3 дня на отчёт).

Завершение или корректировка

Демонтируют оборудование или изменяют программу наблюдений по результатам анализа (1–2 дня).

Методы и приборы геотехнического мониторинга

Геодезический мониторинг — это метод контроля вертикальных и горизонтальных перемещений конструкций с помощью электронных нивелиров, теодолитов и спутниковых систем, обеспечивающий точность измерений до ±0,3 мм на 1 км при регулярных наблюдениях.

Какие методы геотехнического мониторинга самые точные?

Для контроля осадок используют геодезию, для отслеживания крена — инклинометрию, для трещин — трещиномеры, для грунтовых вод — пьезометры. Комбинация методов позволяет построить полную картину поведения здания и его основания. В «ИСК «ПРОГРЕСС»» точность геодезических нивелиров достигает ±0,3 мм на 1 км, а трещиномеров — ±0,01 мм.

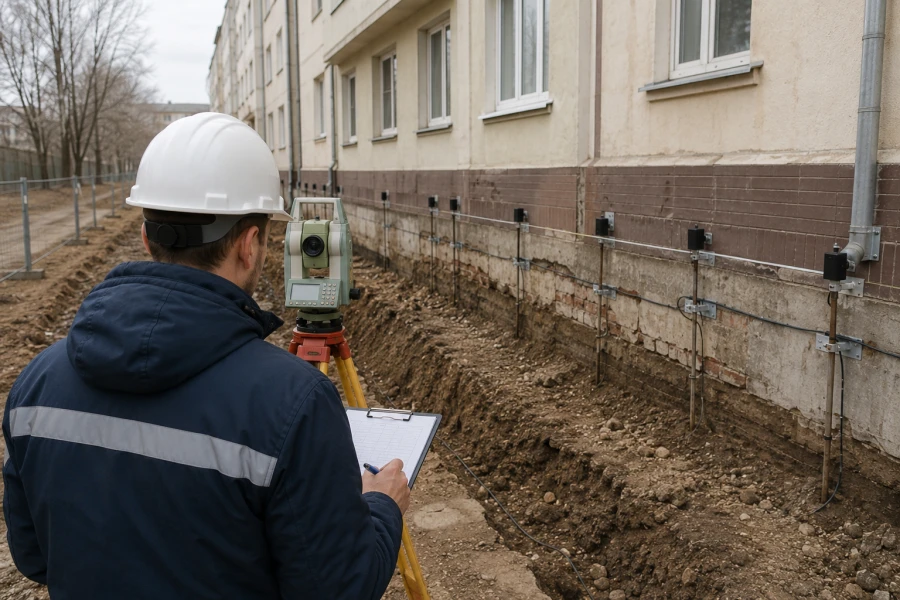

Геодезический мониторинг

Классический метод контроля вертикальных и горизонтальных перемещений. Используют электронные и оптические нивелиры, теодолиты, тахеометры, GPS/GNSS-приёмники.

В Казани геодезический мониторинг используют при строительстве станций метро для контроля осадок соседних жилых домов. Точность современных нивелиров достигает 0,3 мм на 1 км.

Инклинометрические наблюдения

Контроль крена стен, колонн и фундаментов. Инклинометр устанавливается в скважину или крепится к вертикальной конструкции и фиксирует изменение угла наклона.

Метод незаменим для высотных зданий и промышленных объектов, где даже небольшой крен может нарушить работу оборудования.

Трещиномерный контроль

Для отслеживания раскрытия трещин в фундаментах, стенах, перекрытиях используют механические или электронные трещиномеры.

Современные беспроводные датчики передают данные автоматически и позволяют зафиксировать приращение ширины трещины с точностью до 0,01 мм.

Экстензометрический мониторинг

Измерение линейных деформаций конструкций: удлинение балок, прогиб перекрытий, сжатие колонн. Экстензометры устанавливаются на критических участках и позволяют выявить превышение допустимых напряжений.

Точность электронных экстензометров «ИСК «ПРОГРЕСС»» составляет ±0,001 мм.

Геофизический контроль

Георадарное зондирование (ГРО) и сейсмоакустику используют для контроля состояния грунтового основания: выявления зон размыва, пустот, изменения влажности.

В «ИСК «ПРОГРЕСС»» используется георадар МГ-400/900М3. Глубина зондирования достигает 5–7 метров с точностью ±5 см. Подробнее о методике — в статье Георадарное обследование.

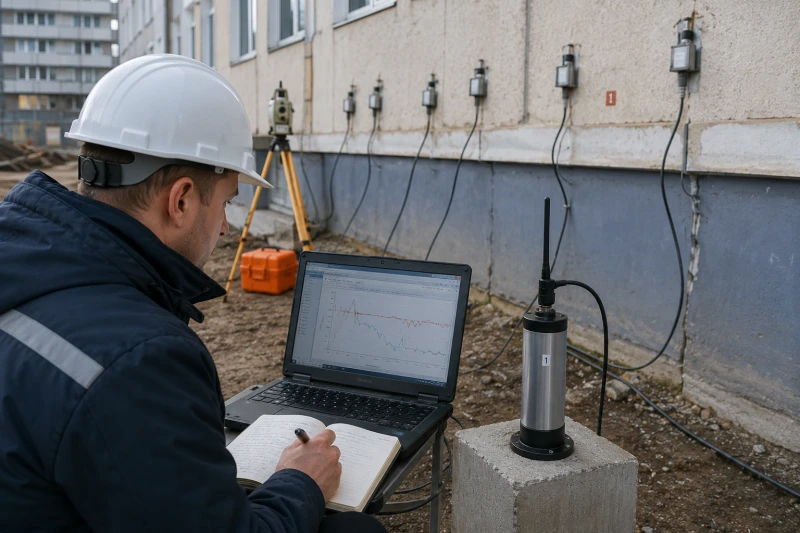

Автоматизированные системы мониторинга

Современные комплексы объединяют датчики разных типов с единым центром сбора данных. Информация передаётся по GSM или интернету, анализируется в режиме, близком к реальному времени. При превышении пороговых значений система отправляет оповещения ответственным лицам.

В среднем время реакции на критическое отклонение при автоматизированном мониторинге — от нескольких минут до часа.

Сравнительная таблица методов мониторинга

Сравнение методов геотехнического мониторинга показывает, что каждая технология имеет свою область применения, точность и периодичность. Выбор метода зависит от типа контролируемых параметров, бюджета и требований к оперативности. В таблице ниже сведены характеристики оборудования, которое использует «ИСК «ПРОГРЕСС»».

Метод	Что контролирует	Оборудование «ИСК «ПРОГРЕСС»»	Точность	Периодичность
Геодезический мониторинг	Осадки, крены, горизонтальные смещения	Электронный нивелир, тахеометр, GPS	±0,3–1,0 мм	Ежедневно / еженедельно
Инклинометрия	Углы наклона стен и фундаментов	Инклинометр, цифровой наклономер	±0,01 °	Ежедневно / еженедельно
Трещиномерный контроль	Раскрытие трещин	Механические и электронные трещиномеры	±0,01 мм	Непрерывно / еженедельно
Экстензометрия	Линейные деформации конструкций	Электронные экстензометры	±0,001 мм	Непрерывно
Георадарное зондирование	Состояние грунтового основания	Георадар МГ-400/900М3	±5 см	Раз в квартал / по мере необходимости
Автоматизированная система	Комплексный контроль всех параметров	Сеть датчиков + станция сбора данных	Зависит от датчиков	Непрерывно, 24/7

Нормативная база геотехнического мониторинга

Нормативная база геотехнического мониторинга — это комплекс действующих стандартов (ГОСТ 31937-2024, СП 22.13330.2016, СП 116.13330.2012), которые регламентируют порядок проведения наблюдений, допустимые деформации конструкций и требования к оформлению отчётности.

Почему мониторинг без соответствия нормативам лишается юридической значимости

Данные геотехнического мониторинга используют в судах, при согласовании с надзорными органами и в переговорах со страховыми компаниями. Поэтому программа наблюдений, методы измерений и оформление отчётов должны соответствовать действующим стандартам. Заключения «ИСК «ПРОГРЕСС»» оформляются по ГОСТ 31937-2024 и признаются всеми перечисленными инстанциями.

ГОСТ 31937-2024 «Здания и сооружения. Правила обследования и мониторинга технического состояния»

Базовый документ для организации мониторинга. Он определяет категории технического состояния, требования к периодичности наблюдений, состав отчётной документации. Для объектов категории «ограниченно работоспособное» ГОСТ рекомендует мониторинг не реже 1 раза в квартал, для «аварийного» — ежемесячно или чаще.

СП 22.13330.2016 «Основания зданий и сооружений»

Устанавливает допустимые деформации оснований: осадки, крены, прогибы, разность осадок. Эти значения служат критериями оценки результатов мониторинга. Превышение предельных деформаций по СП 22.13330.2016 — основание для ограничения эксплуатации или усиления конструкций.

СП 116.13330.2012 «Инженерно-геодезические изыскания»

Устанавливают требования к геодезическим работам при мониторинге: точность измерений, порядок закрепления реперов, методы обработки результатов. Соблюдение этого СП гарантирует достоверность геодезических данных.

ГОСТ 27751-2014 «Надёжность строительных конструкций и оснований»

Применяется при оценке остаточного ресурса и прогнозировании безопасности объекта на основе данных мониторинга. Документ устанавливает принципы учёта накопленных повреждений и деформаций при расчёте несущей способности.

Таблица нормативов и их роль в мониторинге

Соблюдение нормативной базы — обязательное условие юридической значимости результатов мониторинга. Каждый документ решает свою задачу: от определения периодичности наблюдений до расчёта остаточного ресурса. В таблице ниже сводятся ключевые стандарты и их конкретная роль в геотехническом мониторинге.

Документ	Что определяет	Роль в геотехническом мониторинге
ГОСТ 31937-2024	Правила обследования и мониторинга, категории состояния, периодичность	Определяет порядок организации наблюдений и состав отчётности
СП 22.13330.2016	Допустимые деформации оснований	Служит критерием оценки допустимости выявленных деформаций
СП 116.13330.2012	Требования к геодезическим изысканиям	Устанавливает точность и методику геодезического мониторинга
ГОСТ 27751-2014	Оценка надёжности и остаточного ресурса	Используется для прогнозирования на основе временных рядов

Задача: управляющая компания обратилась после начала работ по строительству станции метро вблизи жилого дома 1980-х годов постройки. Жильцы обнаружили новые трещины в штукатурке и перекос оконных рам.

Результат: через 3 месяца мониторинг зафиксировал превышение допустимых осадок на 12 мм в северной части дома. Данные были переданы в надзорные органы и застройщику. В результате скорректировали технологию откачки грунтовых вод и параметры ограждения котлована, что остановило прогрессирование деформаций. Дом сохранил несущую способность без капитального усиления.

Задача: требовалась оценка взаимовлияния нового строительства на существующую застройку по адресу г. Казань, ул. Ибрагимова, д. 83а.

Решение: Кубасов Павел Сергеевич выполнил геотехнический расчёт оценки взаимовлияния нового строительства на многоквартирный жилой дом. По результатам расчётов определены зона влияния, дополнительные деформации основания и разработаны защитные мероприятия.

Результат: полученные данные использовались для корректировки проекта временных ограждений котлована и выбора технологии погружения свай. Мониторинг состояния окружающих зданий проводился в течение всего периода строительства с интервалом замеров 3 месяца. Установлено отсутствие негативного влияния на существующий дом.

Чем геотехнический мониторинг отличается от разового обследования здания?

Разовое обследование фиксирует состояние объекта на конкретную дату. Мониторинг — это регулярный контроль, который показывает динамику изменений во времени. Только мониторинг позволяет ответить на деформации стабилизировались или прогрессируют. По ГОСТ 31937-2024 мониторинг назначается для объектов с дефектами категории «ограниченно работоспособное» и «аварийное», а также при соседнем строительстве.

Как часто делают замеры при геотехническом мониторинге: ежедневно, раз в месяц или реже?

Периодичность зависит от ситуации. При соседнем активном строительстве — ежедневно или через день. Для контроля сезонных деформаций — еженедельно или ежемесячно. Для стабильных объектов после усиления — раз в квартал. Автоматизированные системы собирают данные непрерывно, 24 часа в сутки.

Подходят ли данные геотехнического мониторинга для суда и претензий к застройщику?

Да. При условии, что мониторинг проводит аккредитованная организация по утвержденной программе, с использованием сертифицированного оборудования и оформлением отчётов по ГОСТ 31937-2024. Данные «ИСК «ПРОГРЕСС»» принимают суды, страховые компании и надзорные органы.

Сколько стоит геотехнический мониторинг здания в Казани и что влияет на цену?

Стоимость зависит от количества точек наблюдения, типа оборудования и периода мониторинга. Согласно актуальным данным с сайта компании, геотехнический мониторинг — от 40 000 р. в месяц.

Итоговая цена рассчитывается индивидуально и фиксируется в договоре. Комплексная автоматизированная система с датчиками осадок, крена и трещин — от 80 000 ₽ в месяц. Сезонный мониторинг инженерных сооружений рассчитывается индивидуально.

Узнать подробнее о прозрачном ценообразовании на техническую диагностику →

Какой минимальный срок геотехнического мониторинга и когда его можно завершить?

Минимальный срок для оценки тенденций — 3–6 месяцев. При соседнем строительстве мониторинг продолжается весь период работ и ещё 3–6 месяцев после их завершения. Для объектов на просадочных грунтах наблюдения могут длиться 1–2 года. По результатам мониторинга принимают решение о его продлении или сокращении.

Свяжитесь с нами

Позвоните по номеру +7 (843) 239-26-06 или напишите на iskprogress.ru@mail.ru. Опишите ситуацию: появились ли трещины, ведётся ли рядом стройка, есть ли предписания надзорных органов.

Бесплатная предварительная консультация

Инженер задаст уточняющие вопросы, оценит срочность и подскажет, какой объём наблюдений нужен в вашем случае.

Выезд на объект и составление программы

Специалист приедет в Казань, Набережные Челны, Альметьевск, Бугульму или другой город РТ. В течение 3–5 дней подготовим программу мониторинга с точками наблюдения, методами и сроками.

Установка оборудования и базовые замеры

Монтируем реперы, датчики или автоматизированную станцию сбора данных. Фиксируем начальные значения — это займёт 2–5 дней.

Регулярный мониторинг и отчётность

Получаете актуальные данные с заданной периодичностью. При превышении предупредительных порогов немедленно сообщаем и рекомендуем меры по защите здания.

Заключение

Геотехнический мониторинг — это инструмент раннего предупреждения, который позволяет выявить опасные деформации задолго до появления видимых повреждений. В условиях интенсивной застройки Казани, сезонных пучений грунтов Татарстана и эксплуатации промышленных объектов он становится неотъемлемой частью ответственного технического надзора. Статистика «ИСК «ПРОГРЕСС»» показывает, что 60 % критических деформаций фиксируются за 3–6 месяцев до появления трещин внутри помещений.

ООО «ИСК «ПРОГРЕСС»» выполняет геотехнический мониторинг зданий и сооружений любой сложности: от жилых домов при строительстве метро до промышленных трубопроводов и мостов. Мы разрабатываем программы наблюдений, устанавливаем геодезическое и автоматизированное оборудование, готовим отчёты по ГОСТ 31937-2024. Наши заключения принимают суды, страховые компании и надзорные органы по всей Республике Татарстан и по всей РФ.

Закажите бесплатную консультацию прямо сейчас: позвоните по номеру +7 (843) 239-26-06 или напишите на iskprogress.ru@mail.ru. Мы работаем по Казани, Набережным Челнам, Альметьевску, Бугульме, Заинску и другим городам региона.
