Почему кровлю нельзя оценивать отдельно от каркаса
При обследовании ледового дворца нужно определить, какие меры требуются кровле и несущим конструкциям под ней. Восстановление гидроизоляции решает задачу защиты от воды, но не отвечает на вопрос о работе ферм и опор. Для этого нужны фактические размеры элементов, свойства материалов и расчётная проверка.

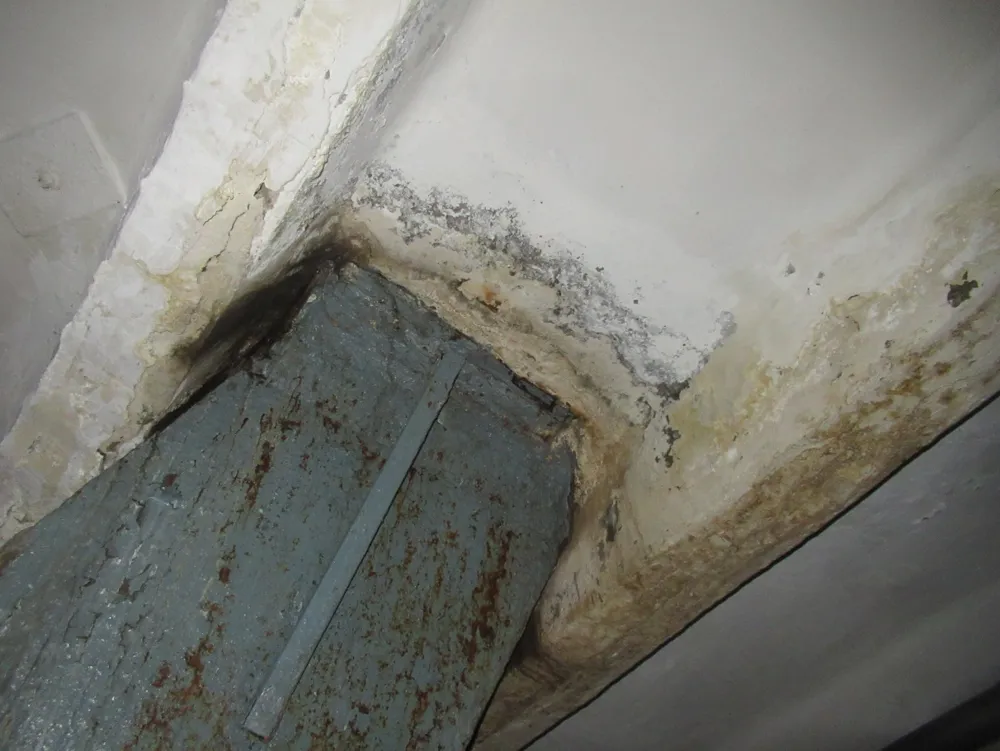

Если устранить только внешние проявления увлажнения, его причина может сохраниться. Назначение усиления без расчёта способно увеличить затраты. Если принять решение по внешнему виду, останется неизвестным, как конструкции воспринимают нагрузки и удовлетворяют требованиям по деформациям. Обследование связывает эти вопросы с конкретными элементами и позволяет разделить ремонт покрытия и работу с несущей системой.

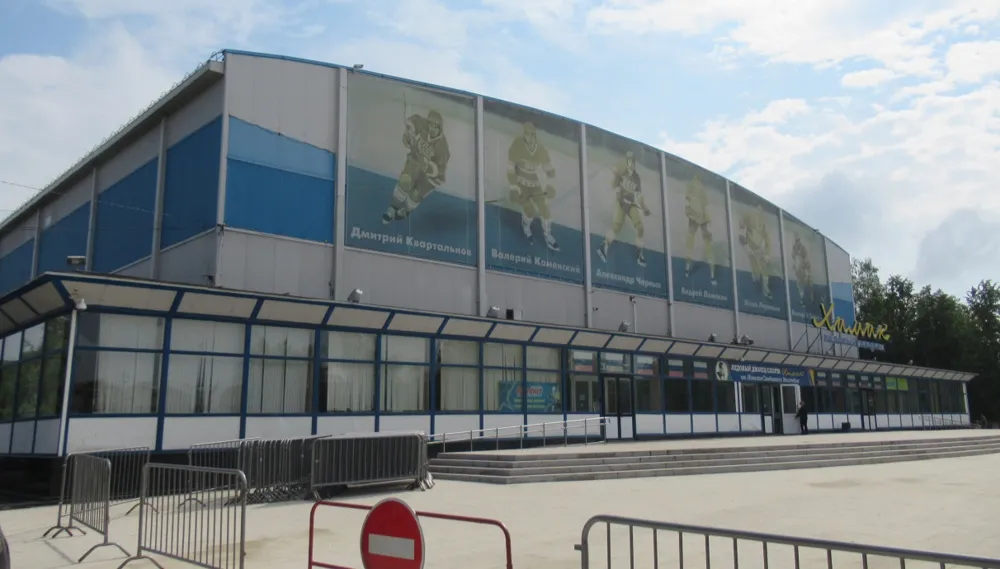

Здание 1966 года постройки имеет 1 этаж и подвал, размеры в плане — 108 × 62 м. Высокая часть размером 84 × 50 м объединяет ледовую арену и трибуны; высота в коньке составляет 15,4 м. По периметру расположена низкая часть с административными помещениями и раздевалками. Различия в устройстве этих частей учли при обследовании и расчётах.
Измерения для проверки конструкций под нагрузкой
Инженеры изучили техническую документацию и осмотрели конструкции здания с выборочным детальным обследованием однотипных элементов. Уточнили конструктивную схему, систему связей и расположение несущих элементов. Работы и оценку состояния выполнили с применением ГОСТ 31937-2024.

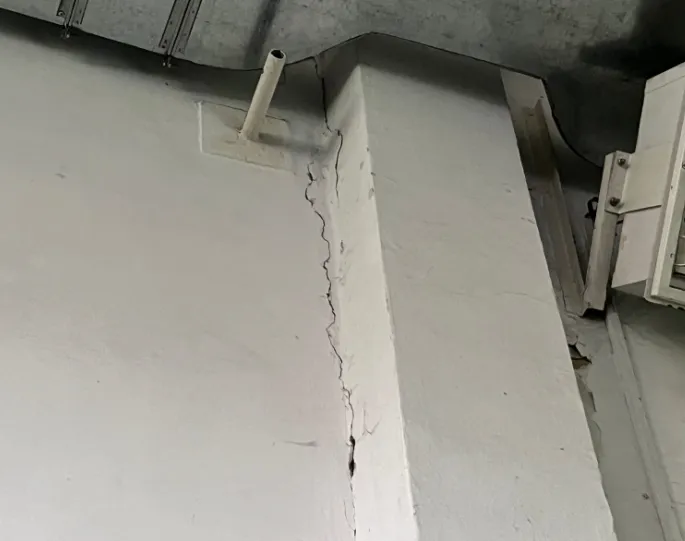

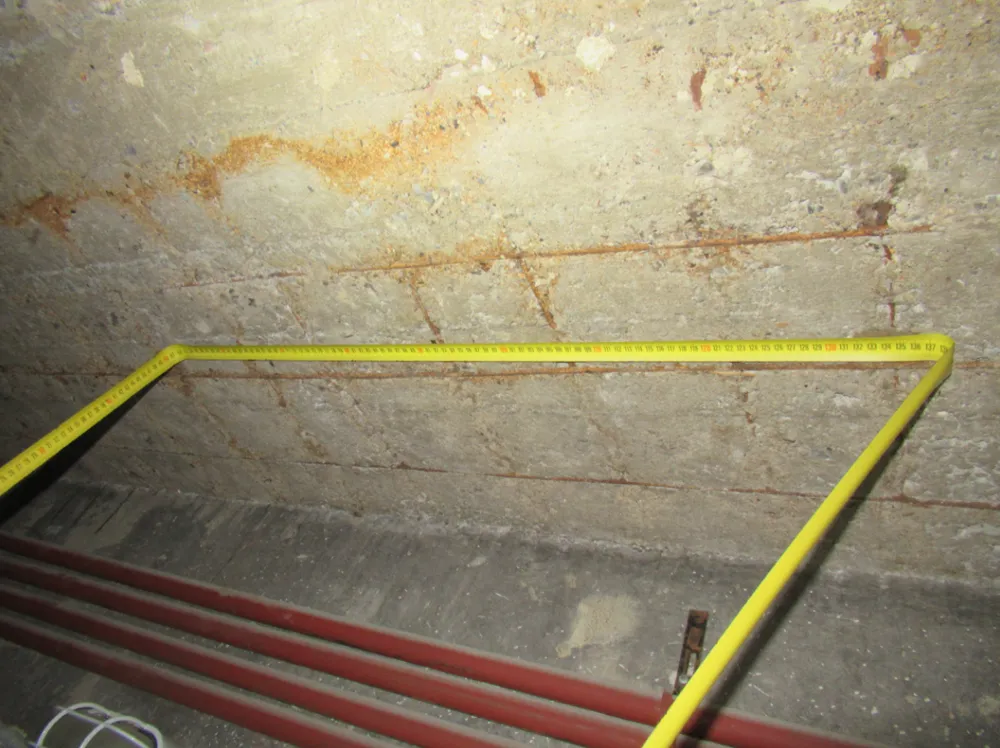

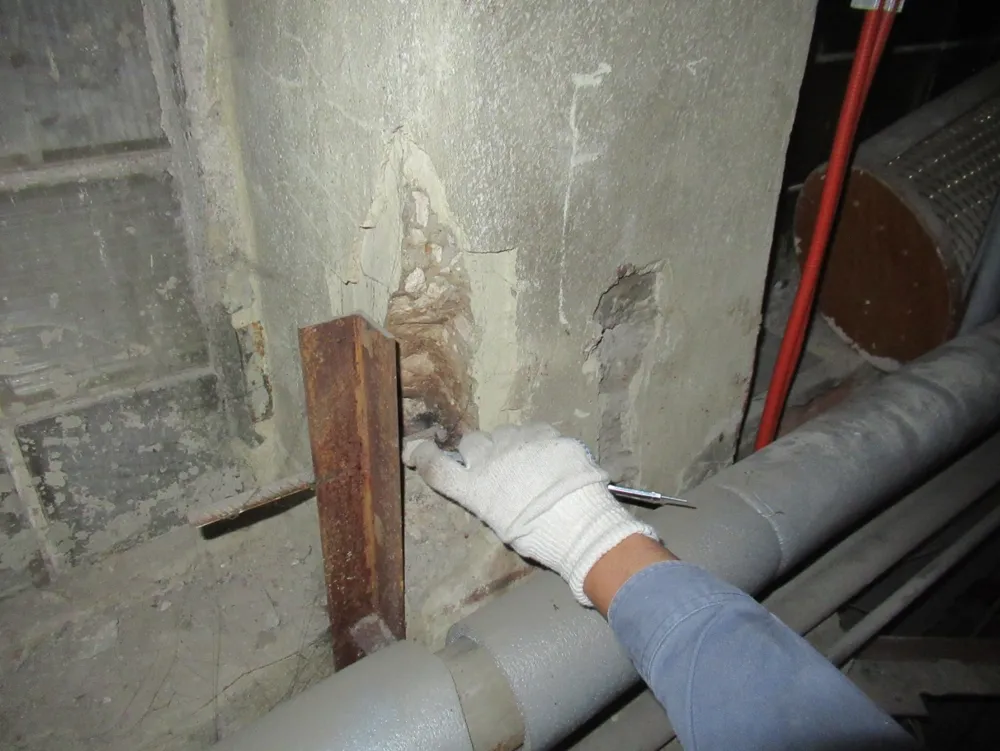

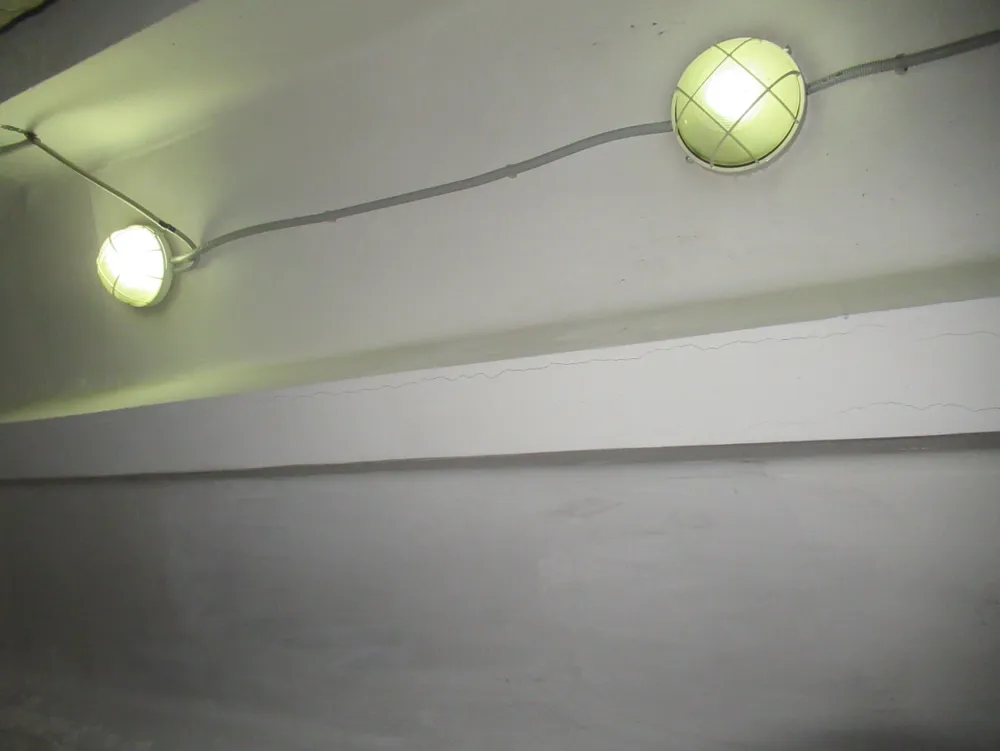

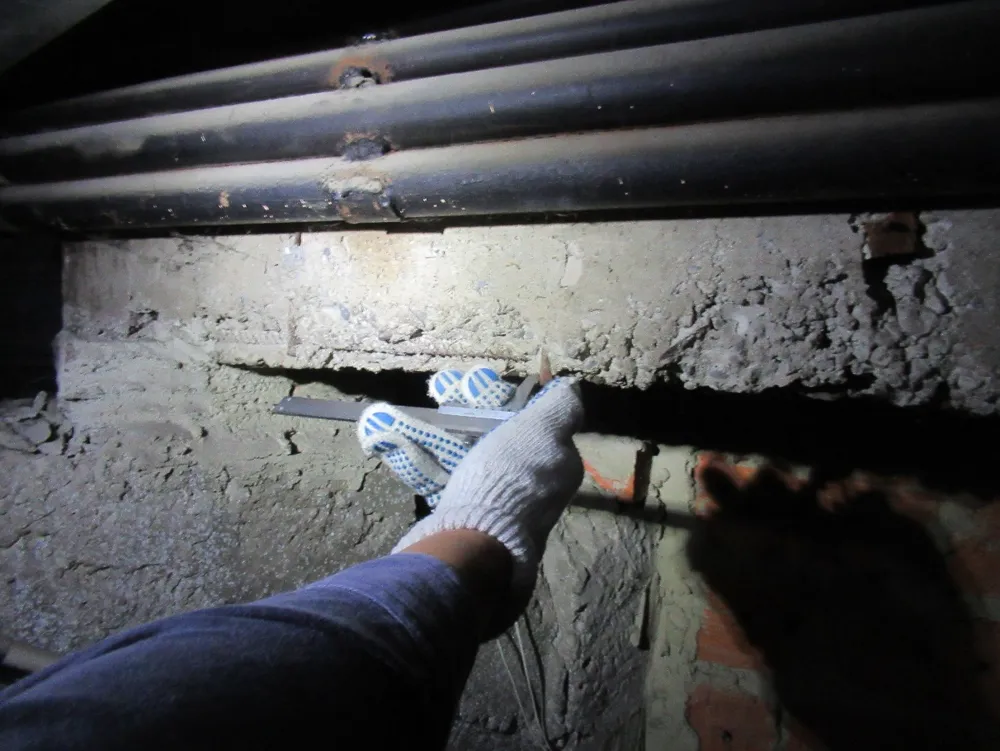

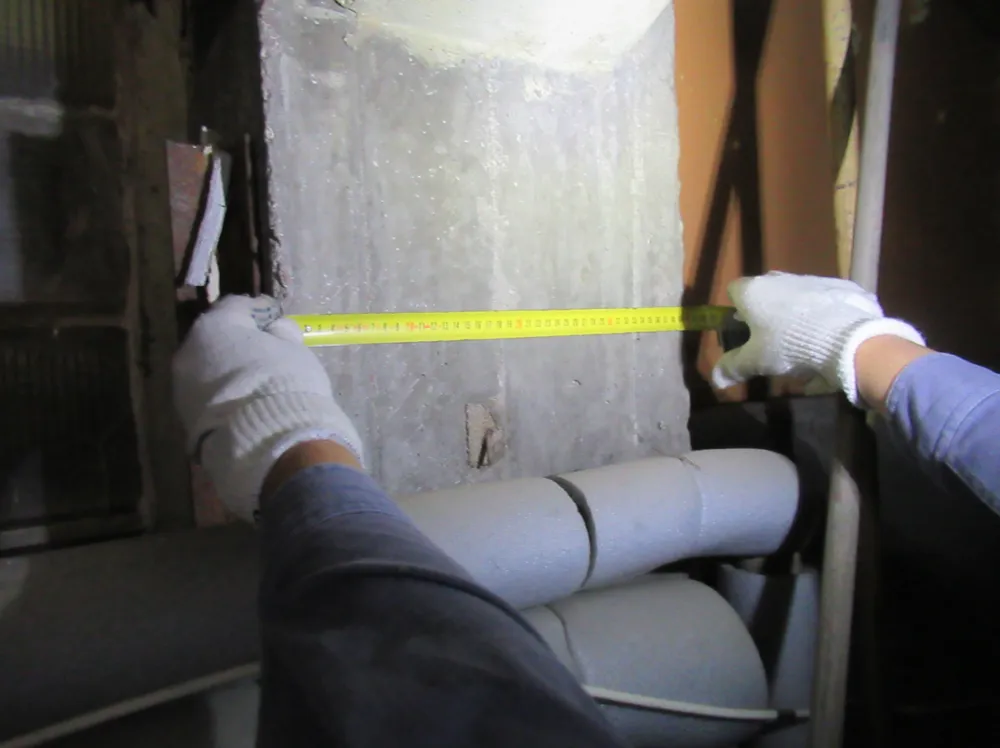

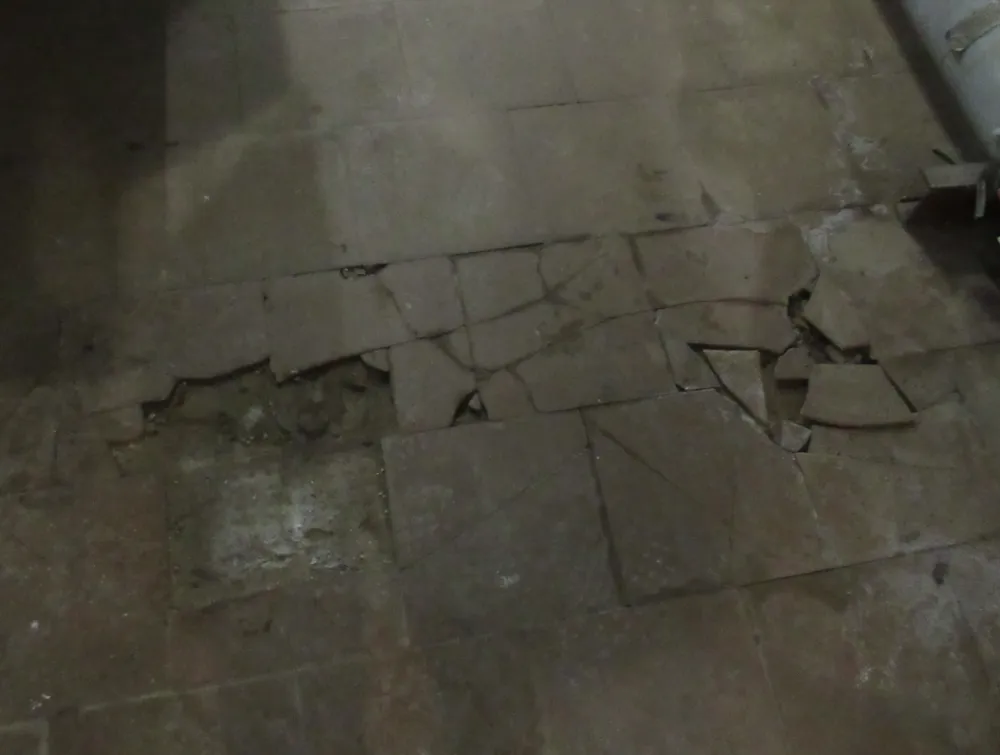

Измерили пролёты, шаги, высоты и сечения конструкций, состав стен и кровли. Подготовили планы, разрез, фасады и схемы ферм, связей и трибун. Дальномер Leica Disto D210 и комплект ВИК «Эксперт» дополняли прямые обмеры. Диаметры открытой арматуры проверяли штангенциркулем, шаг стержней — рулеткой, трещины — измерительной лупой. Скрытое армирование исследовали прибором «ПОИСК-М».

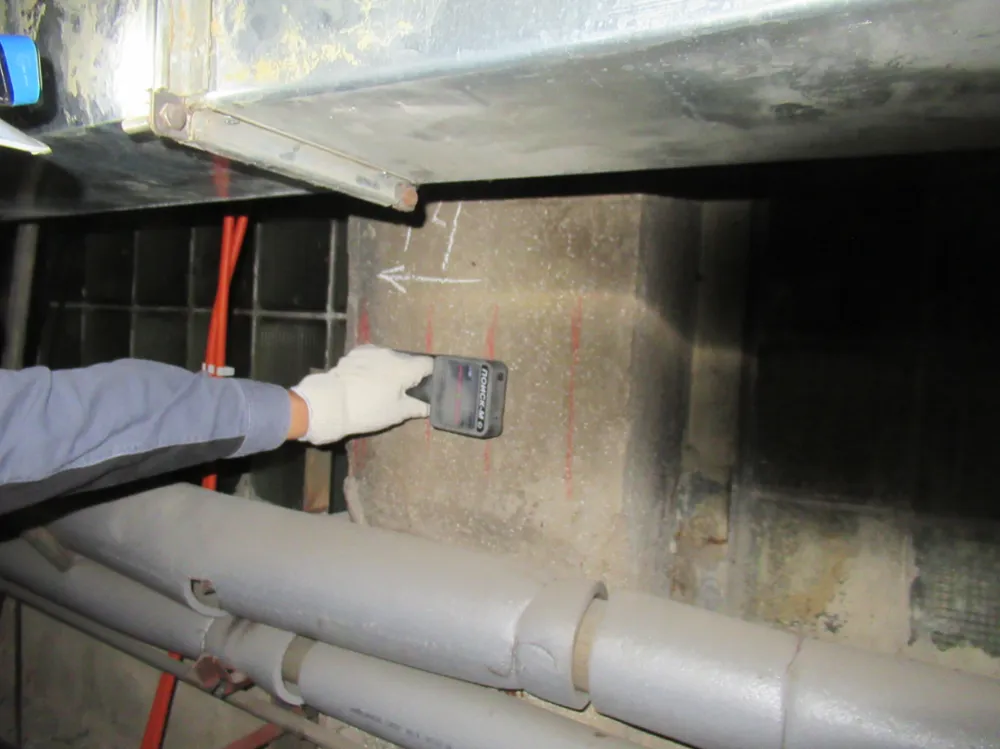

Прибором «ИПС-МГ4.03» провели 32 проверки прочности бетона по ГОСТ 22690-2015: 16 на колоннах, 14 на косоурах и трибунах, 2 на плитах перекрытия подвала. Испытания проводили непосредственно на конструкциях; данные включили в расчётную проверку.

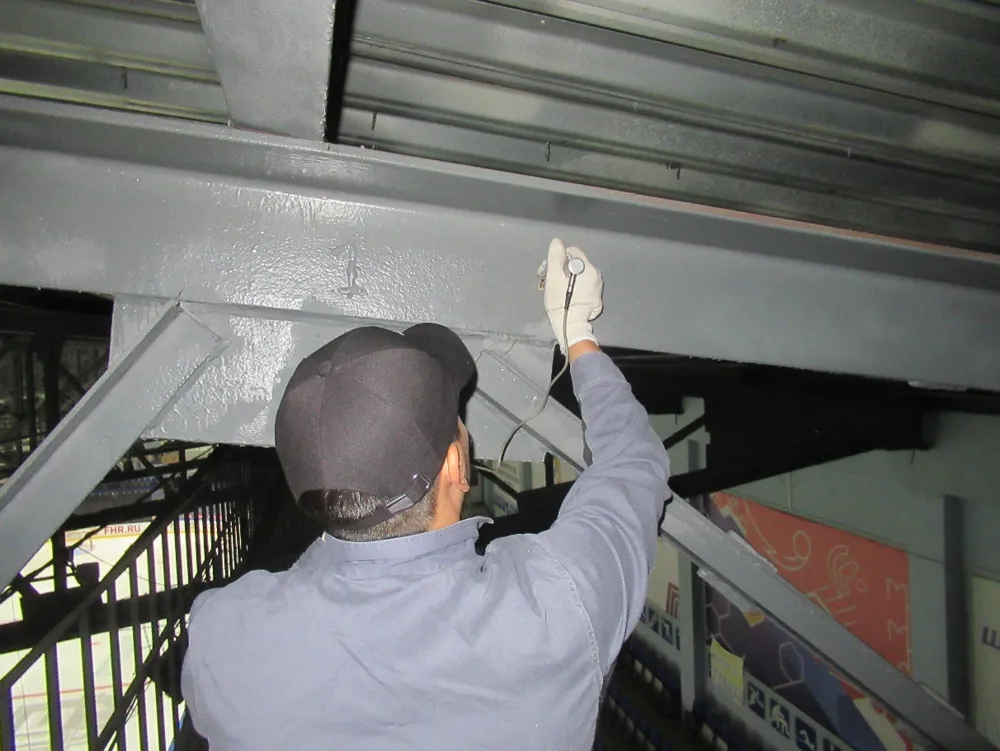

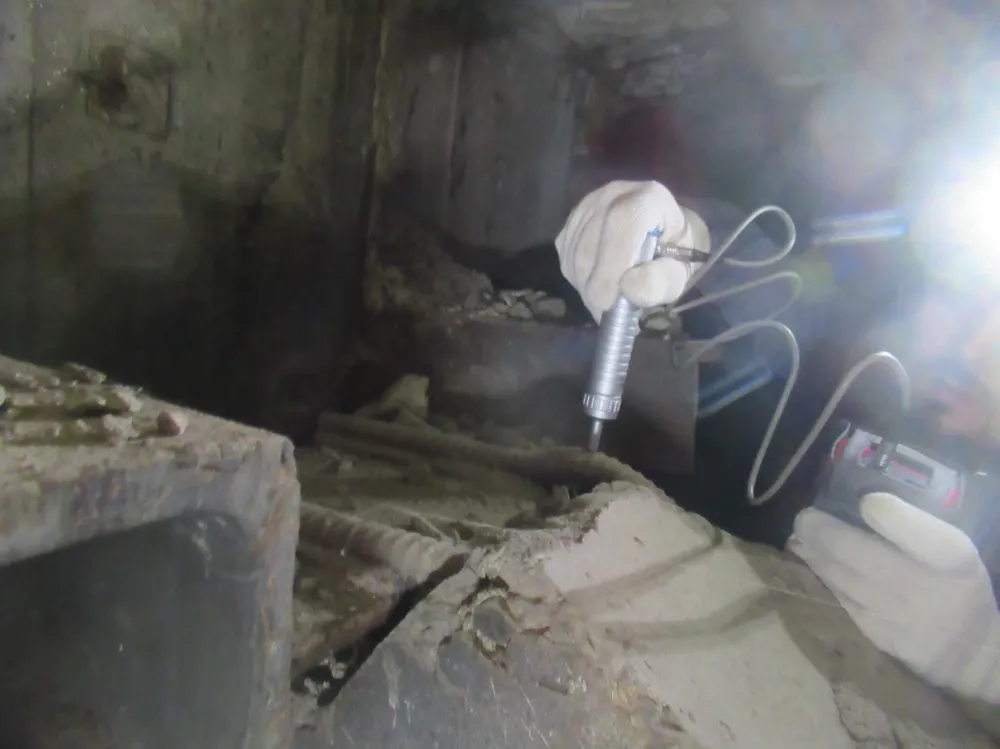

Ультразвуковым твердомером ТКМ-459М исследовали арматуру на 5 участках и металл 5 ферм покрытия. Проверки позволили оценить класс арматуры и стали для расчётов. Протоколы используют ГОСТ 9012-59 и ГОСТ Р 8.969-2019. Это не испытание вырезанных образцов на растяжение: свойства материалов оценивали неразрушающим методом на объекте.

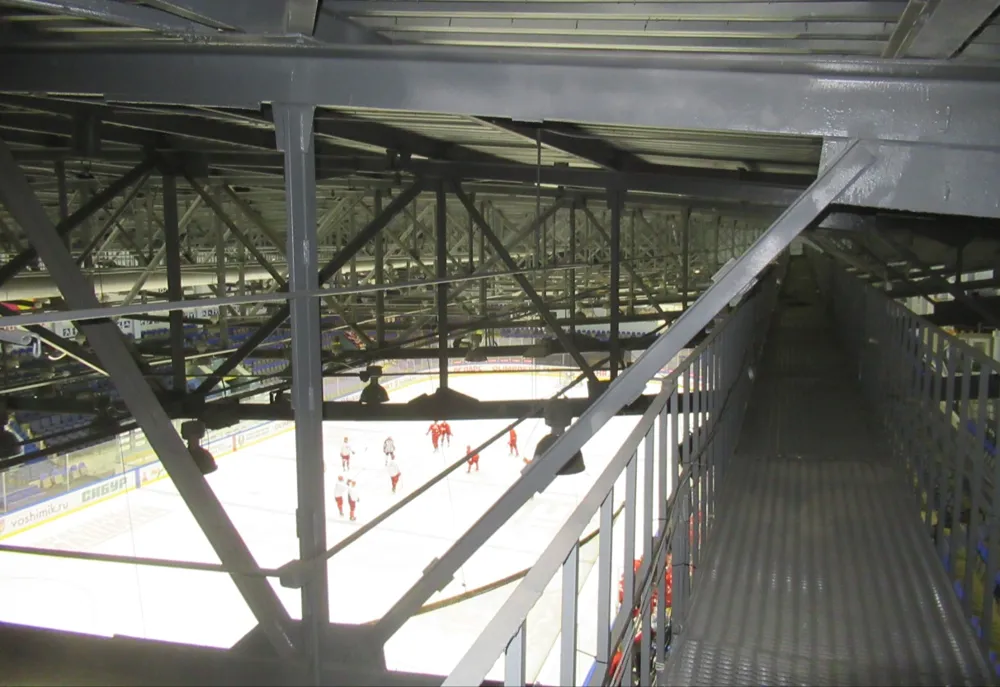

Тахеометром ES-55 проверили вертикальность колонн, прогибы и фактическое положение ферм, а также прогибы конструкций трибун. В протоколах использованы ГОСТ Р 51774-2001, СП 70.13330.2012 и СП 20.13330.2016. Геодезия позволила сопоставить пространственное положение конструкций с их расчётной схемой.
Затем выполнили поверочные расчёты стропильных ферм, колонн высокой части здания, сборных и монолитных косоуров и трибун. Для расчётов использовали СП 20.13330.2016, СП 16.13330.2017 и СП 63.13330.2018. Отдельно проверили теплопередачу 3 вариантов стен и 2 вариантов кровли по составу и толщине слоёв. Также выполнили расчёт воздействия шума от спортивных игр и вентиляторов на окружающую жилую застройку.
Как связать восстановление с расчётами
Работу завершили отчётом на 177 страницах с чертежами, протоколами, расчётными материалами и рекомендациями. Заказчик получил не только перечень видимых повреждений, но и проверку несущей способности, деформаций и тепловой защиты ограждающих конструкций и воздействия шума. Эти задачи требуют разных мер и не решаются одной заменой кровельного покрытия.
Рекомендации отчёта позволяют определить ремонт покрытий и ограждающих конструкций. Меры по несущим конструкциям выбирают отдельно, на основании выполненных расчётов, с разработкой необходимых технических решений. Сам ремонт и реализация усиления не входят в подтверждённый результат обследования. В отчёте также рекомендовали периодические комплексные обследования не реже 1 раза в 5 лет, чтобы дальнейшие решения опирались на состояние конструкций на момент проверки.
