Обследование кровли: методы, нормативы и чек-лист для собственника

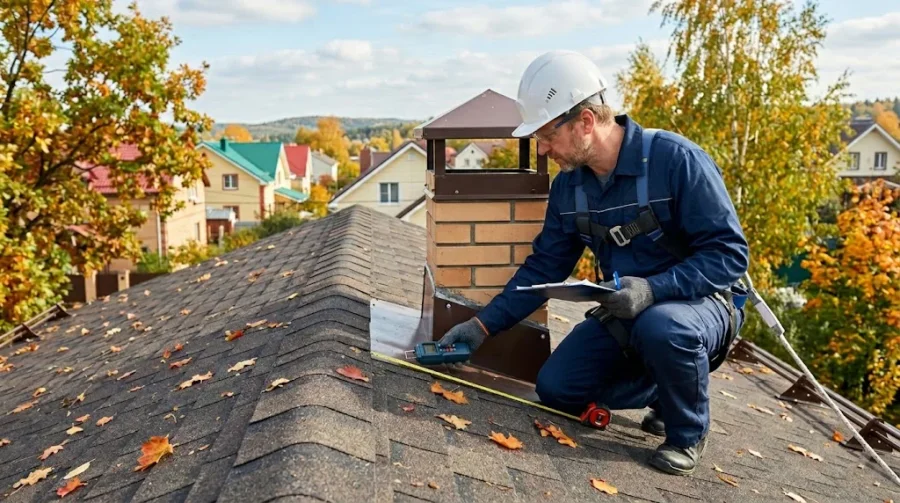

Визуально-инструментальное обследование — базовый и обязательный этап любого исследования, независимо от типа здания и степени его повреждений. Специалисты детально осматривают конструкции с применением современных измерительных инструментов.

В работе используются комплект ВИК (визуально-инструментальный контроль) и лазерный дальномер Leica Disto D210 для точного измерения расстояний и размеров дефектов.

Фиксируются раскрытие трещин (с установкой маяков для отслеживания динамики), прогибы балок и ферм, степень коррозии металла, нарушения гидроизоляции и целостности кровельного покрытия.

Нормативная база этого этапа — ГОСТ 31937–2024 «Здания и сооружения. Правила обследования и мониторинга технического состояния», который заменил устаревший ГОСТ 31937–2011.

Визуальный осмотр позволяет составить первичную картину состояния кровли и определить, какие инструментальные методы требуются для углублённой диагностики. Особенно важен осмотр труднодоступных мест: стыков ферм, узлов опор, водосточных воронок, примыканий к парапетам. Именно здесь чаще всего скрываются критические дефекты, которые в итоге приводят к аварии.

В ходе визуального осмотра специалисты также оценивают состояние ограждений, лестниц и страховочных систем, обеспечивающих безопасный доступ на кровлю для дальнейших работ.

Ультразвуковая толщинометрия — неразрушающий метод контроля, который позволяет определить фактическую толщину стенок металлических элементов кровельных конструкций без их повреждения или демонтажа.

Принцип работы основан на измерении времени прохождения ультразвуковой волны через металл. Прибор излучает импульс с одной стороны детали, волна отражается от противоположной поверхности и возвращается к приёмнику. По времени задержки программа рассчитывает толщину стенки с точностью до десятых долей миллиметра. При этом поверхность элемента может быть покрыта ржавчиной или краской — прибор корректирует показания с учётом защитного покрытия.

В техническом арсенале ИСК «ПРОГРЕСС» находится ультразвуковой толщиномер Булат 2. Этот метод применяется для выявления коррозионного износа и определения остаточной толщины стенок стальных ферм, балок, прогонов и колонн. Полученные значения сравниваются с проектными толщинами, указанными в рабочей документации. Если фактическая толщина оказалась меньше расчётной на 10–15% и более, это прямой сигнал о снижении несущей способности конструкции и необходимости проведения детальной расчётной проверки.

Коррозия металла в узлах опор и водосточных воронках — один из самых распространённых дефектов, который владелец не замечает до протечек или обрушения.

Геодезическая съёмка выполняется для точного определения отклонений несущих конструкций кровли от проектного положения в пространстве.

Инженеры ИСК «ПРОГРЕСС» используют электронный тахеометр TOPCON ES–55 с дальностью измерения до 350 метров без отражателя. Данный метод позволяет обнаружить прогибы стропильных ферм, крены стоек, продольные и поперечные деформации каркаса с точностью до миллиметра.

Результаты съёмки сравниваются с предельно допустимыми отклонениями по соответствующим нормам (СП 20.13330) и проектной документации. Если измеренные прогибы превышают нормативные значения, это означает, что конструкция работает вне расчётной схемы, и требуется либо усиление несущих элементов, либо ограничение эксплуатационных нагрузок, вплоть до запрета нахождения людей под кровлей.

Пространственные деформации кровли часто развиваются незаметно на протяжении многих лет. Небольшие прогибы накапливаются из-за постоянных нагрузок, неравномерной усадки фундаментов, коррозии узлов. Со временем эти прогибы превышают допустимые значения, и конструкция теряет устойчивость.

Геодезическая съёмка позволяет выявить эти изменения на ранней стадии, пока ещё возможно провести превентивное усиление без аварийной ситуации.

Для крупных промышленных объектов рекомендуется проводить геодезический мониторинг раз в 2–3 года.

Для железобетонных кровель применяются специализированные приборы: локатор арматуры ПОИСК-М, бетоноскоп СК-1700 3D. Эти устройства позволяют определить фактическое расположение арматуры в теле железобетона, её диаметр и толщину защитного слоя бетона.

Данные необходимы для оценки коррозионного состояния железобетона и для последующей расчётной проверки несущей способности плит или балок. Если защитный слой меньше проектного, арматура подвержена активной коррозии, что со временем приводит к растрескиванию бетона, выпаданию арматуры и полной потере прочности элемента.

На плоских кровлях старых панельных домов этот дефект встречается особенно часто.

Расчётная проверка — завершающий и один из самых важных этапов обследования.

На её основе выполняется поверочный расчёт несущей способности кровельных конструкций с учётом всего комплекса выявленных дефектов и отклонений. В расчёт закладываются фактические параметры: коррозионный износ металла, зафиксированные прогибы, отклонения геометрии, фактические нагрузки от снега и оборудования.

Результатом является однозначный вывод в цифрах: коэффициент использования сечения, запас прочности, степень безопасности эксплуатации или категорическое требование о необходимости усиления конструкций.

Без расчётной проверки любое обследование остаётся описательным, а собственник не получает чёткого ответа на вопрос, безопасно ли эксплуатировать здание дальше.

При расчётной проверке инженеры моделируют действующие нагрузки: собственный вес конструкций, снеговую нагрузку с учётом снеговых мешков, ветровые воздействия, вес технологического оборудования на кровле. Затем в модель вносятся выявленные дефекты: коррозионный износ, прогибы, трещины.

Программа ПК ЛИРА-САПР рассчитывает напряжённо-деформированное состояние и показывает, какие элементы перегружены, а какие работают с запасом. На основе этих данных составляется проект усиления или реконструкции кровли.
