Мостики холода в панельных домах: диагностика тепловизором по ГОСТ 54852

Введение

Мостик холода — это локально ограниченный участок ограждающей конструкции с пониженным тепловым сопротивлением, через который тепловой поток выходит из помещения интенсивнее, чем через основную площадь стены или перекрытия (п. 3 ГОСТ Р 54852-2024, термины по СП 50.13330).

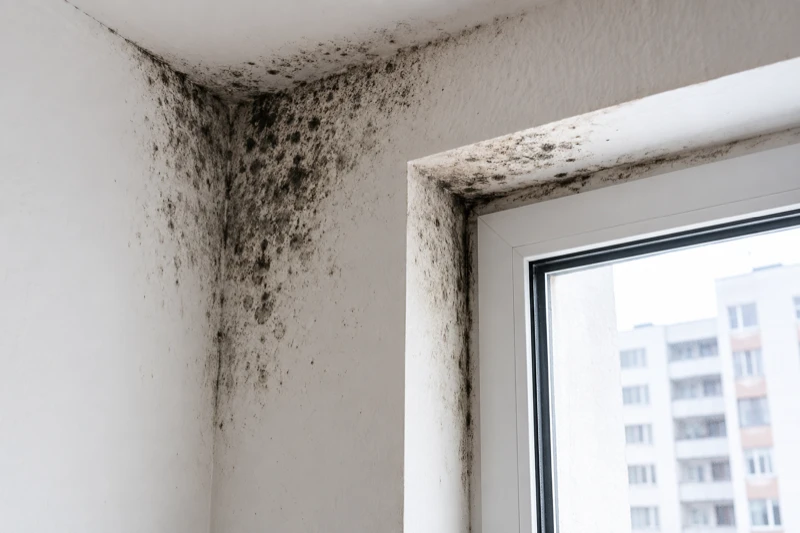

Если вы заметили плесень в углах комнат, конденсат на откосах или непропорционально высокие счета за отопление — вероятно, в вашем здании присутствуют мостики холода. Эти дефекты становятся причиной до 30 % теплопотерь, разрушения отделки и снижения комфорта. Для массового панельного фонда Казани, Набережных Челнов, Альметьевска и других городов Татарстана проблема особенно актуальна: дома серий 1-464, 1-605, П-46, П-44 в Советском, Приволжском и Авиастроительном районах наиболее подвержены данному дефекту из-за особенностей узлов примыкания плит.

ГОСТ Р 54852-2024 устанавливает методы выявления мостиков холода с помощью тепловизионной съёмки. В этой статье разберём, как распознать признаки мостиков холода на термограммах, отличить их от артефактов арматуры и составить план теплотехнического ремонта.

Нормативная база: ГОСТ Р 54852-2024

Температурная аномалия — это часть изображения на термограмме, имеющая нехарактерную температуру (п. 3.4 ГОСТ Р 54852-2024).

Термограмма — это многоэлементное двумерное изображение, каждому элементу которого приписывается цвет (или оттенок), определяемый в соответствии с условной температурной шкалой (п. 3.3 ГОСТ Р 54852-2024).

ГОСТ Р 54852-2024 устанавливает методы определения показателей теплозащитной оболочки с применением тепловизионного обследования и натурных измерений. Стандарт определяет критерии выявления температурных аномалий, соответствующих мостикам холода.

Метод тепловизионного контроля

Основан на дистанционном измерении температурного поля и визуализации аномалий для определения дефектов в виде областей повышенных теплопотерь (п. 4.2 ГОСТ Р 54852-2024).

Технические характеристики тепловизора

Должны обеспечивать диапазон измерений от −20 °С до +70 °С, матрицу не менее 320×240 элементов и погрешность измерения температуры ±2 °С, но не более ±2 % (п. 5.2 ГОСТ Р 54852-2024).

Условия проведения испытаний

Предполагают холодный период года, стабильную работу отопления минимум за 10 суток до начала обследования и поддержание перепада температур между внутренним и наружным воздухом не менее 20 °С (п. 6.2 ГОСТ Р 54852-2024).

Признаки мостиков холода на термограммах

Подробнее о пошаговой методике тепловизионной съёмки читайте в соответствующем материале.

Где чаще всего локализуются мостики холода?

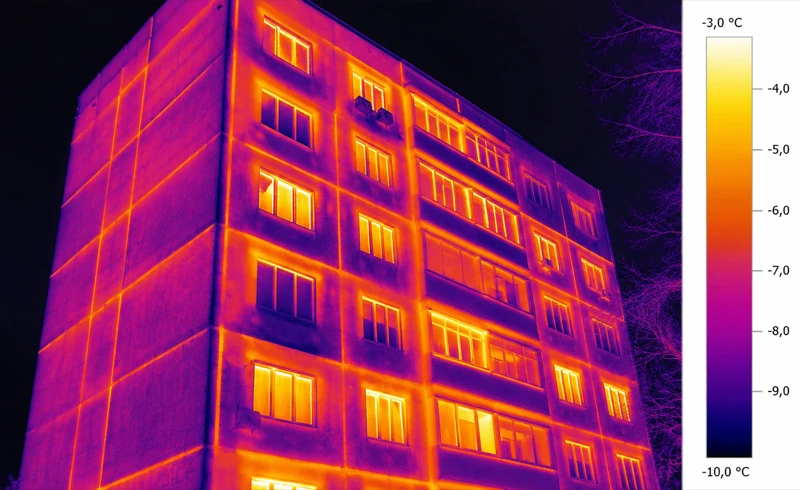

На термограммах мостики холода проявляются в виде локальных зон повышенной температуры с внутренней стороны ограждения или пониженной — с наружной. Типичные зоны в панельных домах Казани: горизонтальные и вертикальные швы между плитами, места примыкания плит перекрытий к наружным стенам, оконные и дверные откосы, балконные плиты, углы здания.

В серии 1-464 наиболее часто встречаются аномалии в зоне примыкания наружных стен к межэтажным перекрытиям. В серии П-44 характерны мостики в местах выхода балконных плит и примыкания лоджий к основному объёму. Обследование многоквартирных домов показывает, что именно эти узлы дают основные теплопотери здания в холодный период.

Как отличить мостик холода от артефакта арматурного каркаса?

Аномалия определяется как локальное отклонение температуры, выходящее за пределы погрешности прибора; точный порог устанавливается инженером на основании термограмм. На термограммах мостики выглядят как яркие или тёмные пятна в зависимости от выбранной цветовой палитры. В медицинской палитре (от чёрного к белому) холодные зоны — тёмные, в железной — синие.

Важно отличать мостики холода от следов внутренних арматурных каркасов панелей, которые также дают линейные температурные контрасты, но имеют регулярный шаг. В ООО «ИСК «ПРОГРЕСС»» интерпретацию термограмм выполняют аттестованные специалисты с использованием промышленного тепловизора.

Признак	Мостик холода	Артефакт арматурного каркаса
Форма на термограмме	Пятна или полосы неправильной формы	Прямые линии с регулярным шагом 100–200 мм
Температурный контраст	Выраженный локальный перепад 5–10 °С	Слабый контраст, равномерный по площади
Локализация	Швы, углы, примыкания	По всей площади плиты
Устранение	Требует теплотехнического ремонта	Не является дефектом

Какие ошибки чаще всего допускают при диагностике и как их устранить?

Распространённые ошибки: путаница мостиков холода с эффектом внутренних арматурных сеток, несоблюдение перепада температур, съёмка при прямом солнечном излучении, неправильная установка эмиссии поверхности. Ложноположительные результаты возможны при наличии сквозняков внутри помещения, локальных источников тепла или влажных участков стен.

Рекомендации по устранению дефектов теплозащиты включают герметизацию швов панельных домов, наружное утепление стен с применением системы мокрого фасада, замену оконных уплотнителей, устройство тёплых откосов. Для массивных конструкций перед повторной съёмкой после ремонта необходимо выдержать 10 суток для выхода на стационарный тепловой режим.

Серия дома	Типичные зоны мостиков холода	Характер термограммы	Рекомендуемые меры
1-464	Швы панелей, примыкание перекрытий	Линейные полосы пониженной температуры	Герметизация швов, утепление фасада
1-605	Горизонтальные швы, углы здания	Пятна и полосы перепадом 7–10 °C	Инъекционная герметизация, мокрый фасад
П-46	Балконные примыкания, лоджии	Локальные аномалии у плит	Утепление балконов, замена уплотнителей
П-44	Оконные откосы, балконные плиты	Контрастные зоны в проёмах	Тёплые откосы, герметизация швов

Обнаружили мостики холода в своём доме? Позвоните: +7 (843) 239-26-06.

Подготовьте объект

За 10 суток до обследования обеспечьте бесперебойную работу отопления и температурный перепад не менее 20 °С между внутренним и наружным воздухом (п. 6.2 ГОСТ Р 54852-2024). Окна и двери сохраняйте в закрытом положении не менее 24 ч до съёмки (п. 7.1.3).

Проведите внутреннюю съёмку

Термографирование начинайте изнутри помещений, фиксируя температурное поле наружных ограждающих конструкций в масштабе «на комнату» (п. 7.1.10).

Выполните наружную съёмку

Перед выездом на фасад выдерживайте тепловизор при наружной температуре не менее 20 мин со снятой крышкой объектива (п. 7.1.4). Съёмку проводите в пасмурную погоду, исключая прямое солнечное излучение (п. 7.1.3).

Проанализируйте термограммы

Выявленные зоны температурных аномалий детализируйте последовательными приближениями, сохраняя привязку к строительным осям (п. 7.1.10). Все термограммы сопровождайте фотографиями того же ракурса (п. 7.1.11).

Проведите количественную оценку

На фрагментах с аномалиями установите датчики температуры и теплового потока для расчёта приведённого сопротивления теплопередаче (п. 7.2.7).

Оформите отчёт

Результаты зафиксируйте в протоколе с термограммами, графиками изменения температур и рекомендациями по устранению дефектов (п. 8.1, 8.5 ГОСТ Р 54852-2024).

Кейс 1. Обследование дома серии 1-605 в Советском районе Казани

Термограммы выявили выраженные мостики холода в горизонтальных швах между панелями. Температурный перепад достиг 9 °C. Работы проводились зимой при температурном перепаде 22 °С. Рекомендована инъекционная герметизация швов.

Кейс 2. Диагностика жилого дома серии П-46 в Приволжском районе, на улице Декабристов

Зафиксированы аномалии в зоне примыкания балконных плит к наружным стенам. Местные теплопотери превышали нормативные на 40 %.

Кейс 3. Энергоаудит здания школы в Болгарах

Тепловизионная съёмка с применением тепловизора RGK TL-400 показала мостики холода в местах крепления металлических конструкций кирпичного фасада. Составлен график локального утепления.

Кейс 4. Административное здание на ул. Сары Садыковой в Казани

Тепловизионное обследование выявило мостики холода в местах крепления вентилируемого фасада. Выявленные зоны локального утепления были учтены при разработке проектной документации.

Кейс 5. Спортивный объект МБУ ДО СШОР «ФСО «Авиатор»» (Казань, УСК «Триумф»)

Обследование тепловизором RGK TL-400 и термоанемометром Testo 405-V1 показало дефекты утепления кровли и утечки тепла через оконные блоки.

Что такое мостик холода в стене панельного дома и почему он образуется?

Это участок наружной ограждающей конструкции с пониженным тепловым сопротивлением, через который тепло уходит из помещения быстрее, чем через остальную поверхность. Обычно возникает в швах между панелями, углах комнат, оконных и балконных примыканиях из-за нарушения технологии строительства или естественного износа.

Можно ли самостоятельно увидеть мостики холода без тепловизора?

Нет, невооружённым глазом мостики не видны. Внешне они проявляются только косвенно — как плесень, конденсат или постоянная сырость в углах. Точная локализация и количественная оценка возможны только с помощью профессионального тепловизора и термограмм.

Насколько опасны мостики холода для здоровья жильцов и долговечности здания?

Они увеличивают теплопотери на 15–30 %, повышают платежи за отопление, создают условия для чёрной плесени, разрушения штукатурки и коррозии арматуры. В результате снижается долговечность конструкций и ухудшается микроклимат в квартире.

Какие серии домов в Казани и Татарстане чаще всего страдают от мостиков холода?

Наиболее уязвимы панельные серии 1-464, 1-605, П-46, П-44, построенные в 1970–1990-х годах. Характерные зоны — швы между плитами, места примыкания балконов и перекрытий, оконные откосы. Особенно часто дефекты встречаются в Советском, Приволжском и Авиастроительном районах Казани.

Сколько стоит тепловизионное обследование на выявление мостиков холода в Казани?

Стоимость зависит от площади обследуемых поверхностей, этажности здания и количества помещений. Чтобы получить точный расчёт с фиксацией цены в договоре, позвоните в ООО «ИСК «ПРОГРЕСС» или оставьте заявку на сайте.

Свяжитесь с нами

Позвоните по телефону +7 (843) 239-26-06 или iskprogress.ru@mail.ru и расскажите об объекте — адрес, серия дома, этажность, цель обследования.

Получите коммерческое предложение

Мы рассчитаем стоимость тепловизионной диагностики с учётом площади фасадов и количества квартир, зафиксируем цену в договоре.

Проведите обследование

Наши аттестованные специалисты приедут на объект в холодный период года, выполнят съёмку промышленным тепловизором и оформят заключение по требованиям ГОСТ Р 54852-2024.

Заключение

Выявление мостиков холода — ключевая задача энергоаудита панельного жилищного фонда Казани и холодного климата Татарстана. ГОСТ Р 54852-2024 задаёт чёткие критерии интерпретации термограмм, позволяя отличать реальные дефекты от артефактов арматуры и следов солнечного обогрева. Применение нормативной методики гарантирует объективность результатов и формирует конкретный план теплотехнического ремонта.

Чтобы заказать тепловизионную диагностику мостиков холода в Казани и по РТ, свяжитесь с ООО «ИСК «ПРОГРЕСС»». Специалисты компании аттестованы на проведение энергоаудита, используют промышленные тепловизоры с разрешением от 320×240 пикселей и оформляют заключение по требованиям ГОСТ. Телефон: +7 (843) 239-26-06, +7 (927) 039-26-06.
