Что проверять за видимыми повреждениями
Для спортивной арены важно определить, достаточно ли восстановительных мер или требуется более подробная проверка конструкций. Повреждение отделки не показывает прочность несущего элемента. Осмотр кровли не даёт сведений о прогибе расположенных под ней рам и ферм. Поэтому разные внешние признаки нужно сопоставить с результатами измерений.

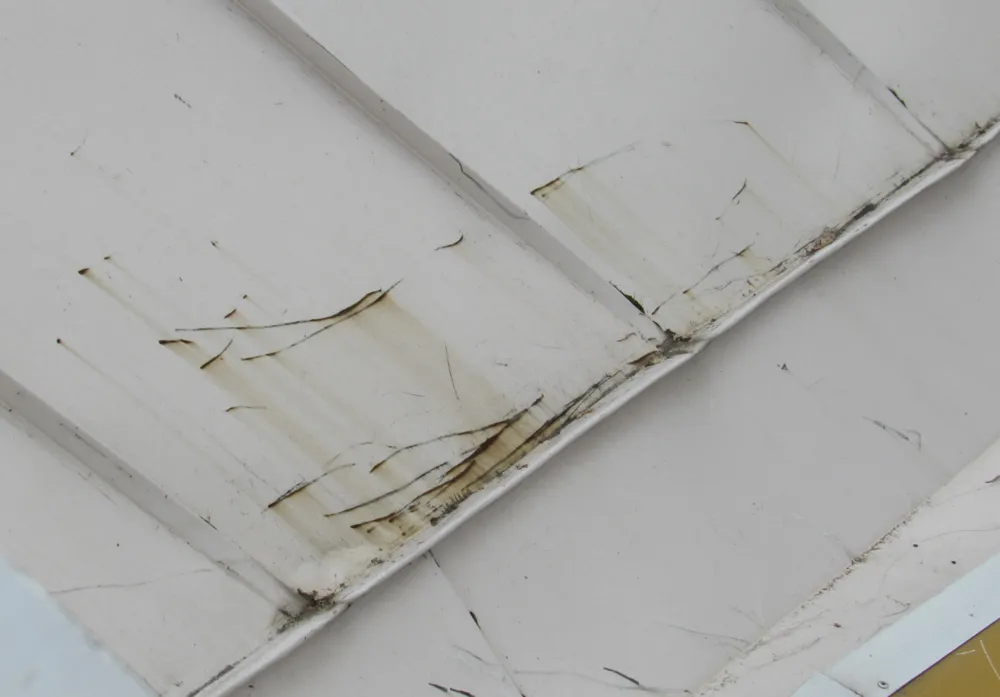

Ремонт без выяснения источника увлажнения может оставить причину повторных повреждений. Необоснованное усиление способно увеличить расходы и объём вмешательства в конструкции. Отказ от инструментальной проверки оставляет неизвестными параметры, которые нужны для оценки дальнейшего использования здания. Предварительное обследование помогает выбрать следующий шаг по данным, а не по одному заметному дефекту.

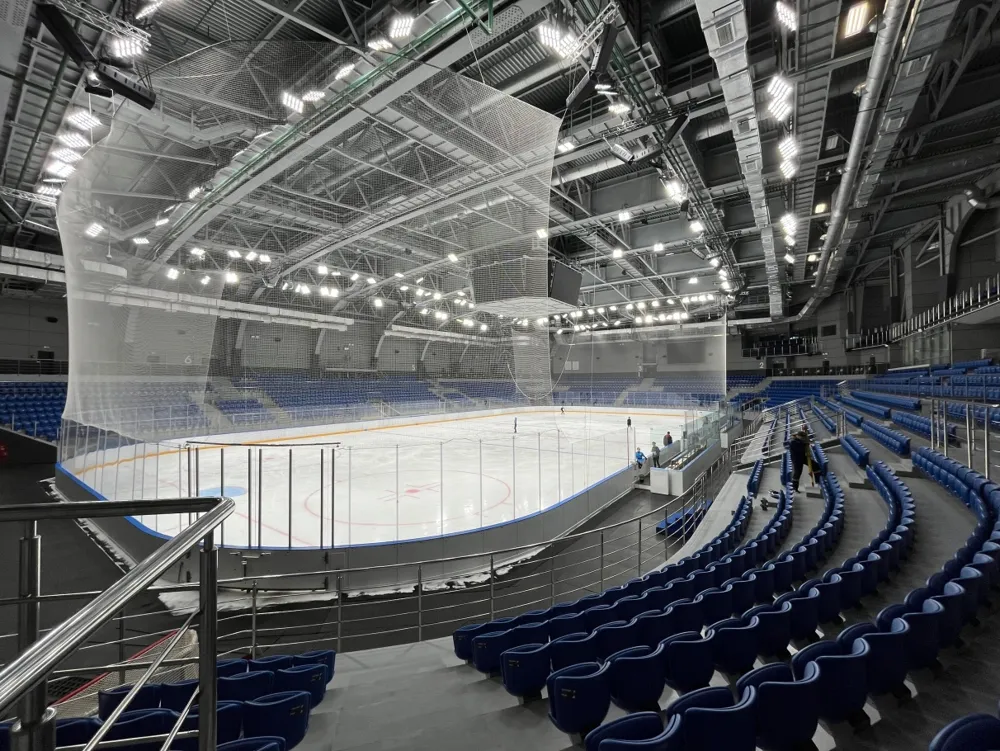

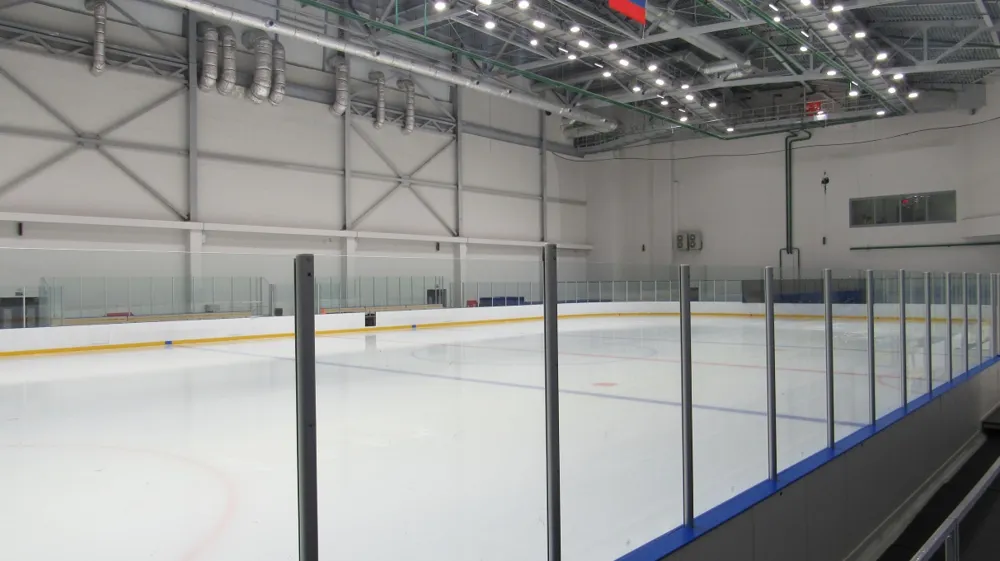

Ледовый дворец имеет эллиптический план размером 161,5 × 125,2 м, подвал и помещения до 3 этажа. Здание разделено деформационным швом на 2 блока; боковые пристройки имеют размеры 18 × 12,6 м. Главное и тренировочное поля перекрыты разными металлическими конструкциями, поэтому их геометрию проверяли отдельно.
От материалов к положению конструкций
Инженеры изучили документацию и выполнили сплошной осмотр фундаментов, колонн, перекрытий, покрытия, трибун, стен и перегородок. Дополнительно обследовали кровлю, лестницы, входные группы, остекление, полы и отмостку. Для обследования и оценки состояния использован ГОСТ 31937-2024.

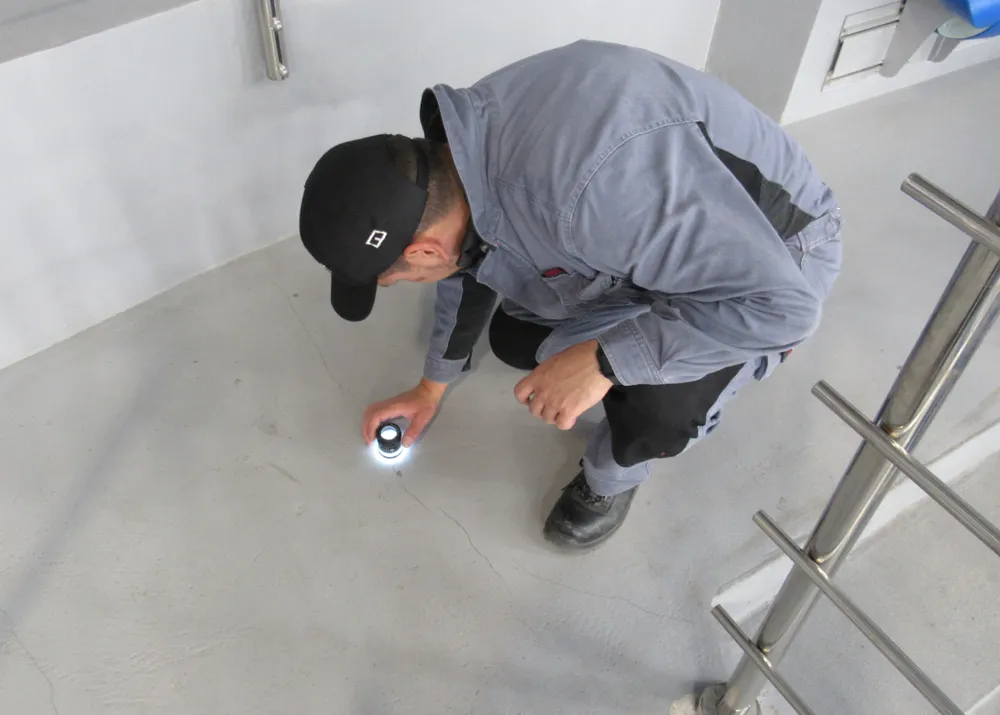

Геометрические параметры и дефекты измеряли инструментами комплекта ВИК «Эксперт»; в перечне оборудования указан дальномер Leica Disto D210. Ширину трещин проверяли измерительной лупой. Обмеры, фотофиксацию и описание повреждений связали с конструкциями на чертежах и картах дефектов.

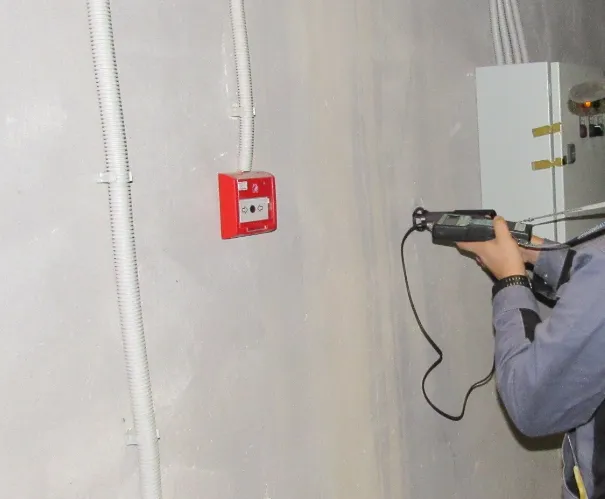

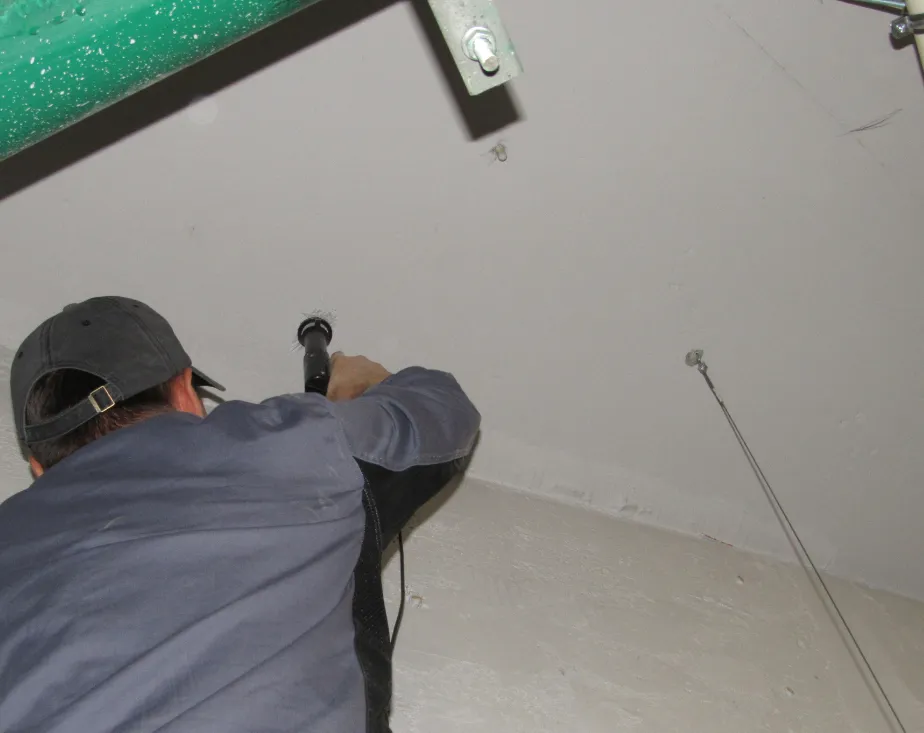

Прибором «ИПС-МГ4.03» выполнили 32 неразрушающие проверки прочности бетона по ГОСТ 22690-2015. Проверили колонны, стены и перекрытие подвала, плиты козырьков, косоур и ступенчатую часть трибун. Все эти испытания проводили на объекте.
Отдельно тем же прибором проверили прочность керамического кирпича на 6 участках перегородок подвала. Результаты оформили самостоятельным протоколом. Проверка кирпича сохраняет сведения о материале перегородок, которые нельзя получить из испытаний соседних железобетонных элементов.

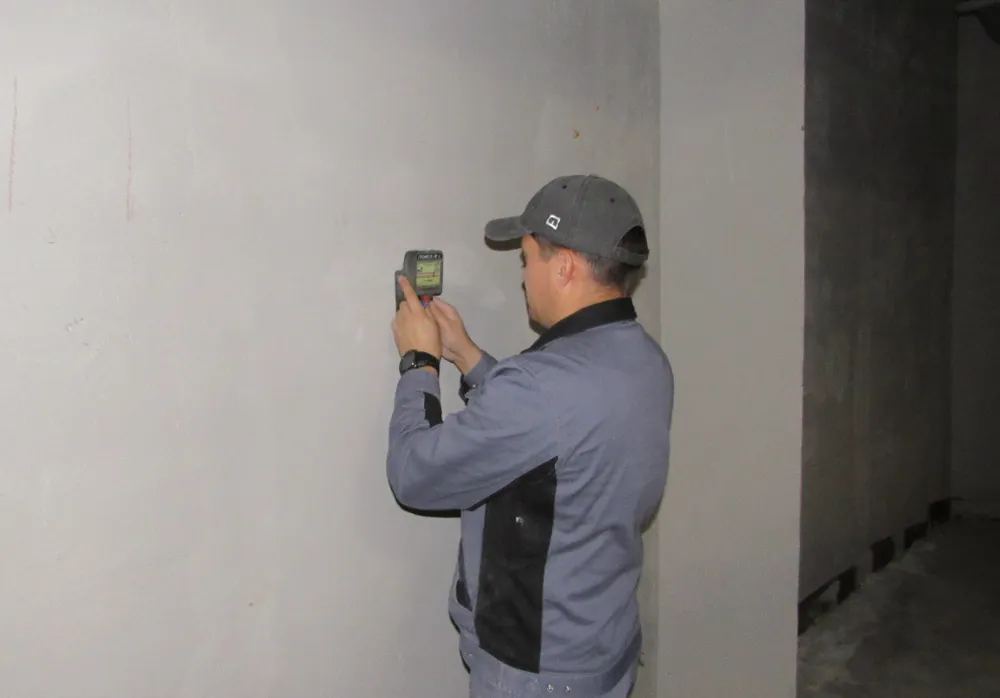

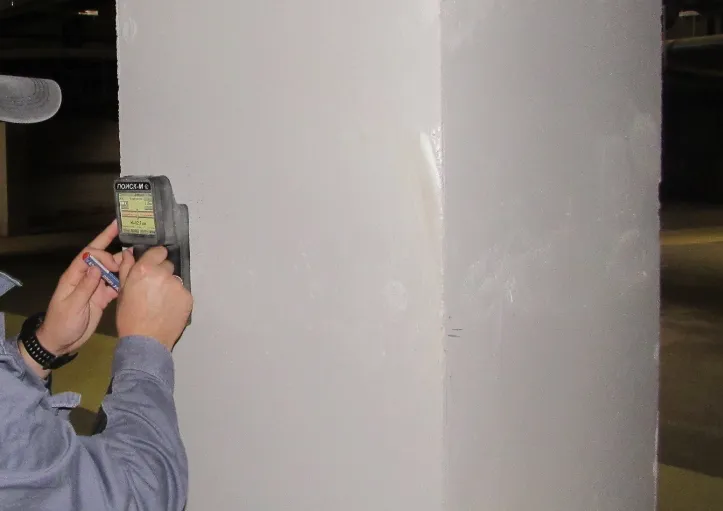

Прибором «ПОИСК-М» выполнили 20 определений параметров рабочего и поперечного армирования. Проверки охватили колонны, стены, плиту перекрытия, козырёк и трибуны. В протоколе использован ГОСТ 22904-2023; расположение стержней и защитный слой определяли под поверхностью бетона.

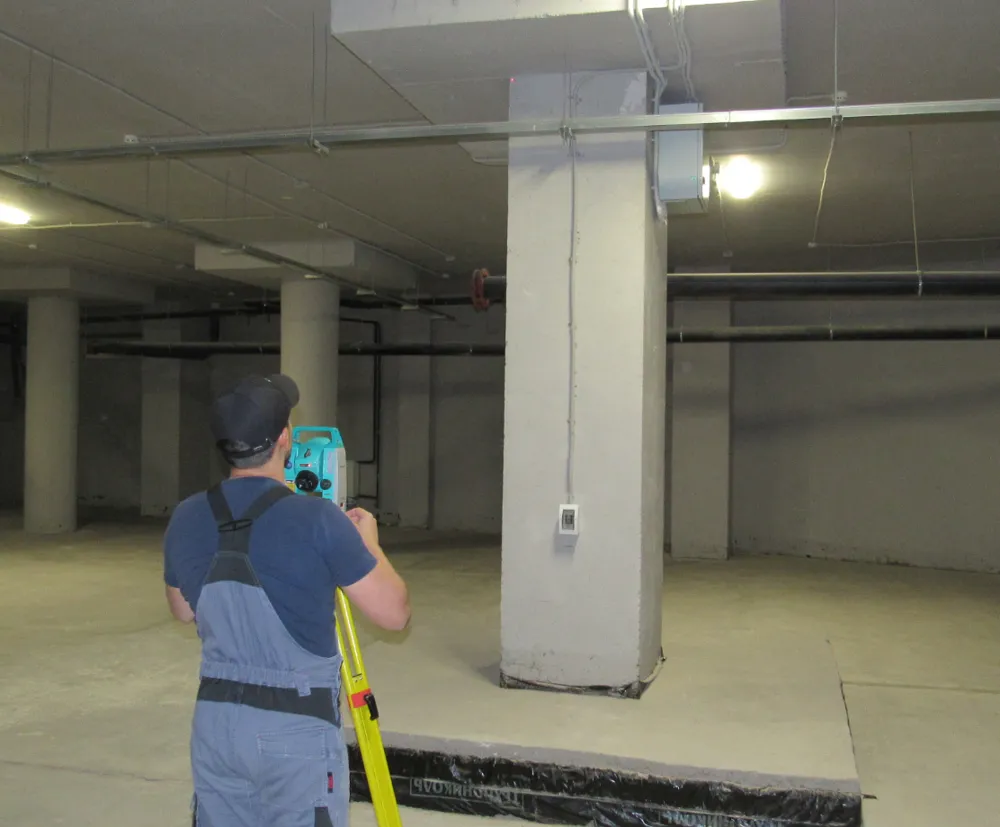

Тахеометром Sokkia SET530RK3 проверили вертикальность колонн, прогибы перекрытий, рам, ферм и прогонов. Отдельно измерили горизонтальные перемещения 2 рам главного ледового поля. В протоколах применены ГОСТ Р 51774-2001, СП 70.13330.2012 и СП 20.13330.2016. Такая проверка различает изменение высотного положения и смещение конструкции в плане.

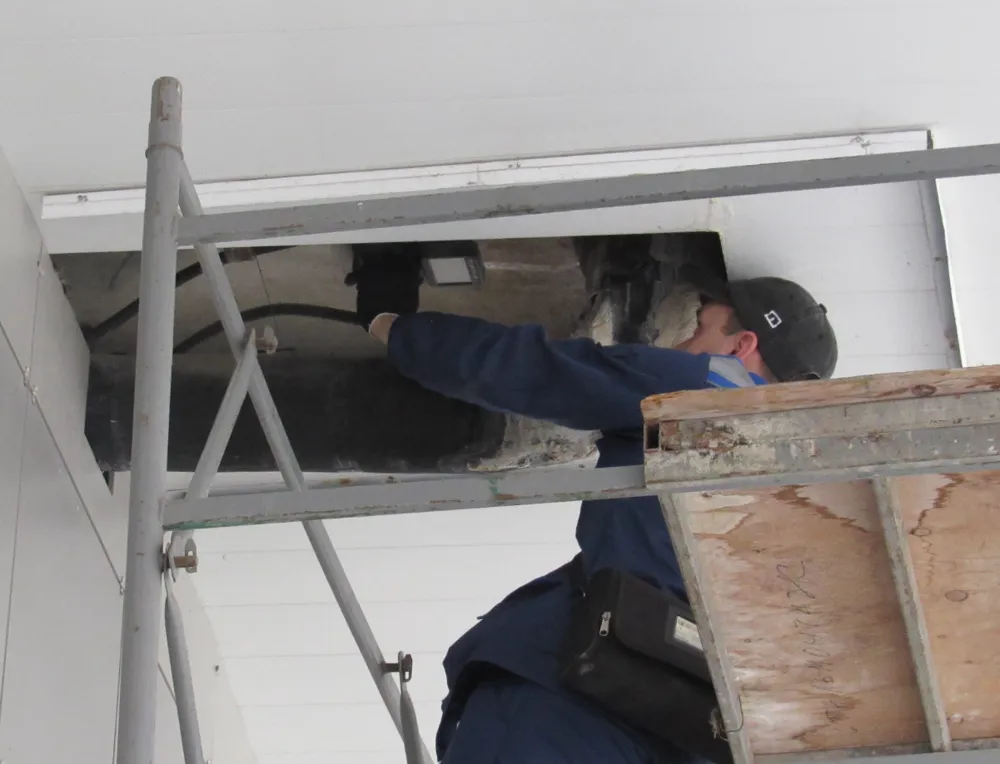

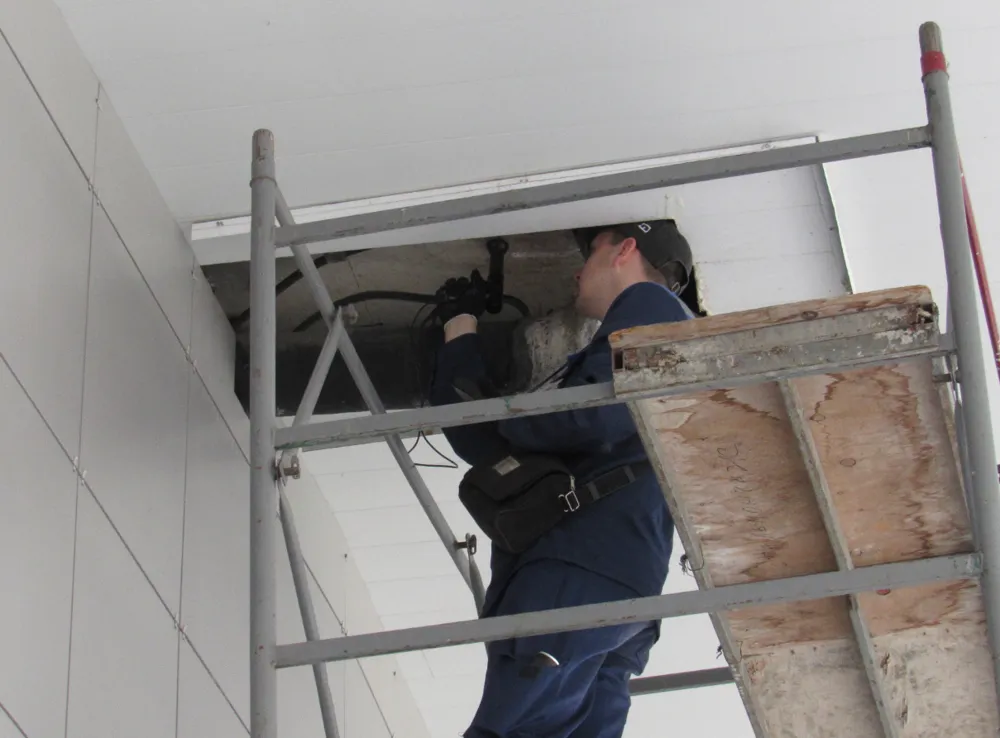

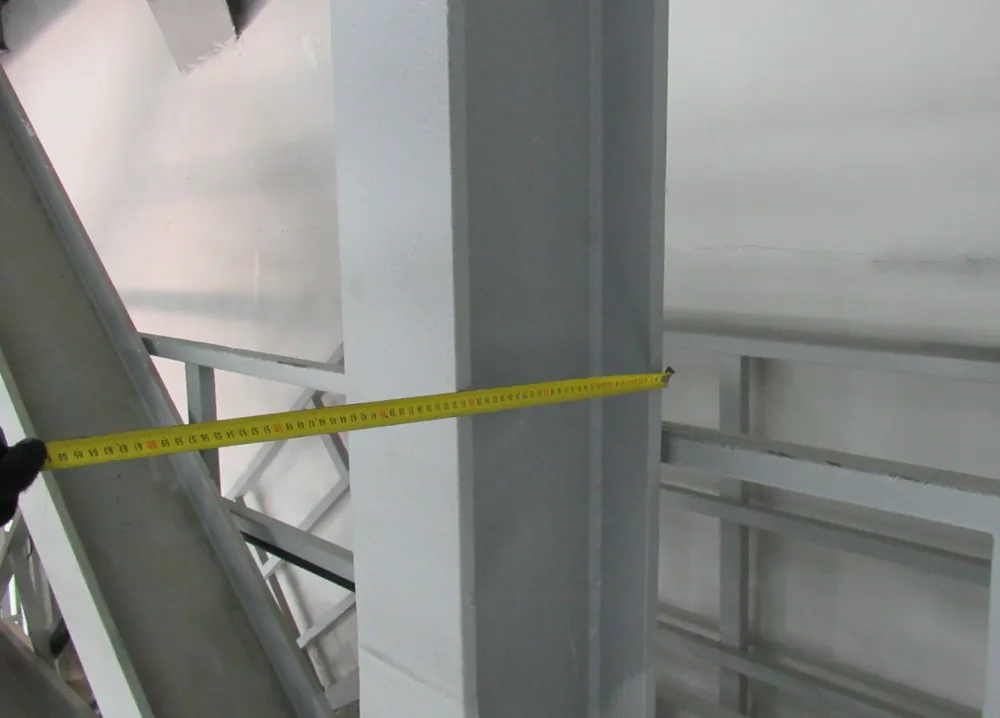

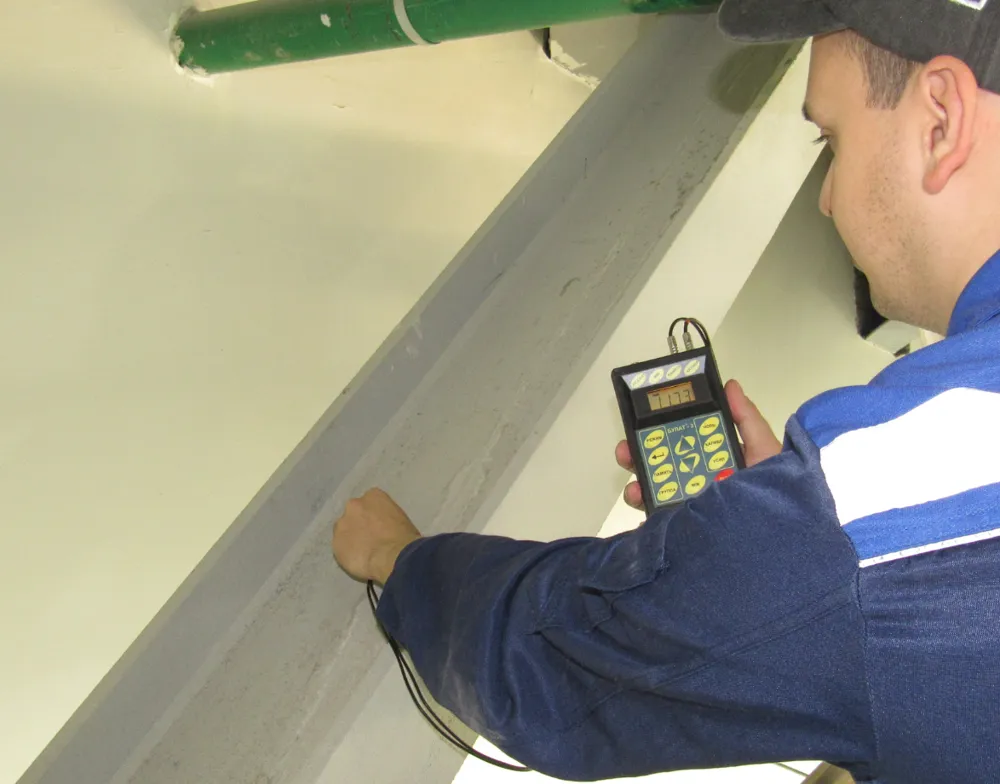

Толщиномером «Булат-2» определили толщину металла на 7 элементах рам, ферм и колонны. Ультразвуковой контроль выполнили по ГОСТ Р ИСО 16809-2015. Геометрию сечений металлических элементов также проверили прямыми обмерами.
Материалы для восстановительных работ
Итогом стал отчёт на 219 страницах с обмерочными чертежами, картами дефектов, фотографиями и протоколами. Рекомендации связывают восстановление конструкций, защитных покрытий и гидроизоляции с результатами обследования. Заказчик может использовать их для определения состава работ, а измерения — при необходимости дальнейшей инженерной проверки.

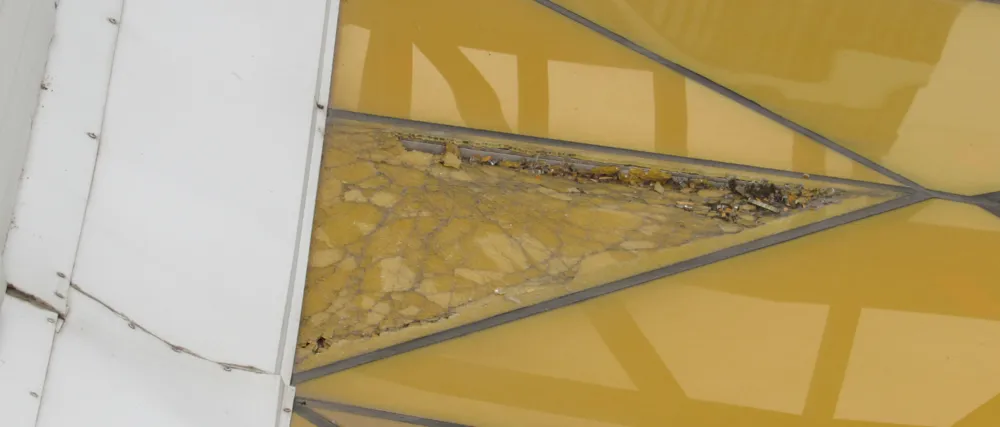

Для отдельных ремонтных решений рекомендовали детально обследовать примыкания кровли, витражи и трибуны. Для части конструкций рекомендовали наблюдение. Его результаты должны определить, достаточно ли ремонта или требуется проект усиления. Также рекомендовали комплексные обследования не реже 1 раза в 5 лет. Ремонт или усиление в состав выполненной работы не заявлены: следующий этап выбирают с учётом рекомендаций и выявленной необходимости дополнительных проверок.
