Строительные конструкции объекта: «Строительство общеобразовательной школы»

Запрос заказчика

Необходимость проведения обследования была продиктована требованиями строительного контроля и подготовкой к следующему этапу реализации проекта. Основной целью была независимая оценка технического состояния несущих и ограждающих конструкций, а также верификация фактических характеристик материалов (бетона, арматуры) проектным значениям.

Задачи обследования

Перед инженерной группой были поставлены следующие задачи:

• Определить фактическую прочность бетона монолитных фундаментов, колонн, стен и перекрытий неразрушающими методами.
• Выполнить дефектоскопию конструкций, включая анализ трещин в плитах перекрытий.
• Проверить параметры армирования (диаметр, шаг, глубина залегания) в ключевых узлах.
• Оценить соответствие выполненных работ проектной документации и действующим нормативам (СП, ГОСТ).

Методы и инструменты

Обследование выполнялось в соответствии с ГОСТ 31937-2011 «Здания и сооружения. Правила обследования и мониторинга технического состояния» и СП 13-102-2003.

В ходе работ использовался сертифицированный инструментарий:

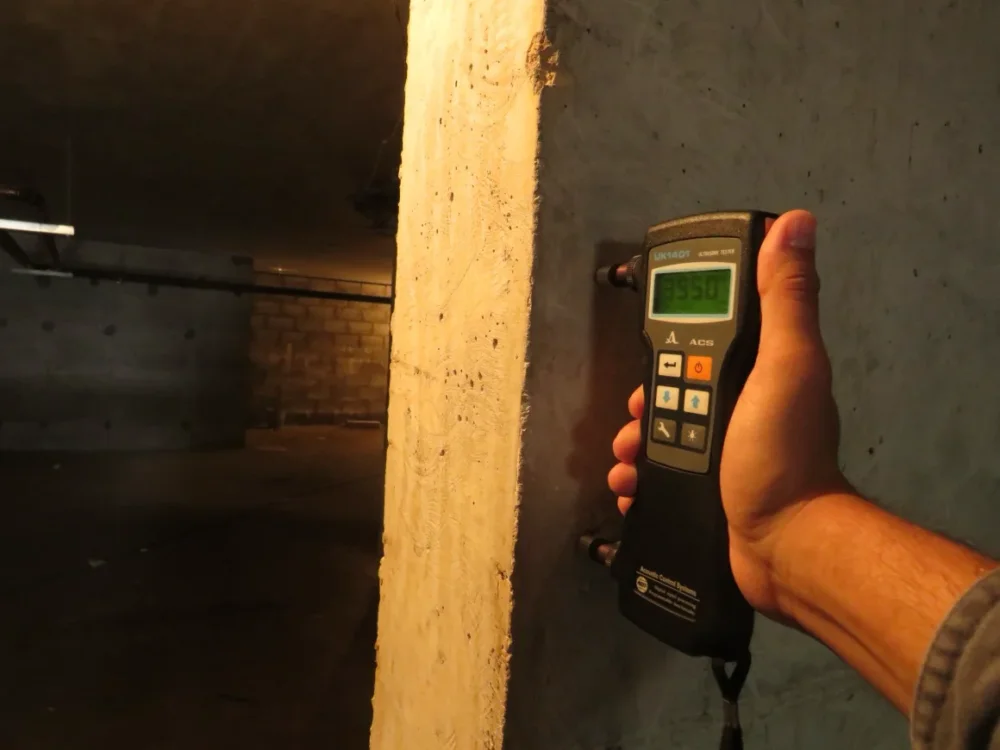

• Ультразвуковой тестер: для определения прочности бетона методом поверхностного прозвучивания и проведения дефектоскопии.

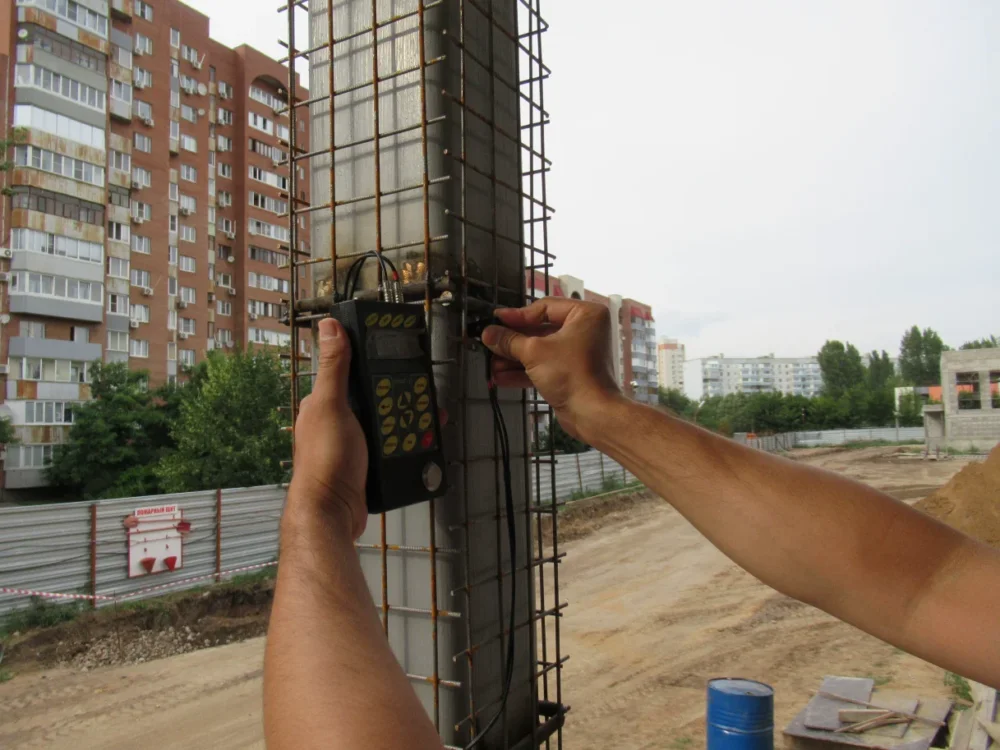

• Магнитный детектор арматуры: для определения расположения и диаметра стержней без вскрытия конструкций.
• Лазерные дальномеры и нивелиры: для контроля геометрических параметров и отклонений от осей.
• Электронный штангенциркуль и измерительные лупы: для фиксации ширины раскрытия трещин.

Выявленные проблемы

В ходе инструментального анализа был зафиксирован ряд дефектов, требующих оперативного устранения:

• Сквозные трещины в плитах перекрытия технического подполья: обнаружены трещины шириной раскрытия до 0,3 мм и длиной до 8,2 м со следами выщелачивания бетона. Последствия: нарушение целостности конструкции, риск ускоренной коррозии арматуры и снижение долговечности плиты под воздействием влаги.
• Несоответствие армирования проектным решениям: при инструментальном контроле в осях (9/1)/(К/4) выявлено отклонение от чертежей марки КЖ. Последствия: нерасчетное распределение нагрузок, которое может привести к деформациям при полной проектной загрузке здания.
• Отсутствие теплоизоляционного слоя на выходе на кровлю: зафиксировано нарушение проекта в осях 17-18/В-В/1. Последствия: образование «мостиков холода», выпадение конденсата в помещениях верхнего этажа и нарушение температурно-влажностного режима в учебных классах.
• Следы выщелачивания цементного камня: зафиксированы в зонах прохождения трещин. Последствия: постепенная потеря прочности бетона и снижение его защитных свойств по отношению к стальному каркасу.

Экспертное заключение

По результатам анализа объект был отнесен к работоспособному состоянию, однако для ряда конструкций (в частности, плит перекрытия с трещинами) зафиксировано ограниченно-работоспособное состояние. Дальнейшая безопасная эксплуатация здания возможна только после реализации восстановительных мероприятий.

Рекомендации заказчику

1. Инъектирование трещин: выполнить герметизацию выявленных трещин в перекрытиях специальными ремонтными составами на основе эпоксидных смол или цементных смесей для предотвращения доступа влаги к арматуре.
2. Восстановление теплоизоляции: привести узел выхода на кровлю в строгое соответствие с проектными решениями для обеспечения энергоэффективности здания.
3. Мониторинг: установить маяки на наиболее крупные трещины для контроля их динамики в период отделочных работ и пуска системы отопления.
4. Антикоррозийная защита: в местах обнажения арматуры или выщелачивания провести обработку пассивирующими составами.

Итоги работы

Заказчик получил юридически значимый отчет, который позволил своевременно предъявить претензии подрядным организациям и обосновать необходимость проведения корректирующих работ до ввода школы в эксплуатацию. Проведенный аудит обеспечил безопасность будущих участников образовательного процесса и защитил инвестиции в строительство объекта, исключив скрытые дефекты, которые могли проявиться через 2–3 года эксплуатации в виде протечек или деформаций.
