Как определить допустимую нагрузку на перекрытие
Допустимую нагрузку на существующее перекрытие нельзя назначить по общей таблице или одному параметру плиты. Её определяют по фактической схеме конструкции, материалам, состоянию и уже действующим воздействиям. Одной толщины плиты, пролёта или типа здания для достоверного ответа недостаточно. Фактические параметры и дефекты устанавливают по документам и, когда это требуется, по обследованию в соответствии с ГОСТ 31937-2024.
Расчёт выполняют перед установкой оборудования и стеллажей, размещением архива, изменением назначения помещения, устройством проёма или увеличением складской нагрузки.
От чего зависит допустимая нагрузка на перекрытие
Две внешне одинаковые плиты могут иметь разную несущую способность из-за армирования, опирания, прочности материала, трещин, отверстий и схемы совместной работы.

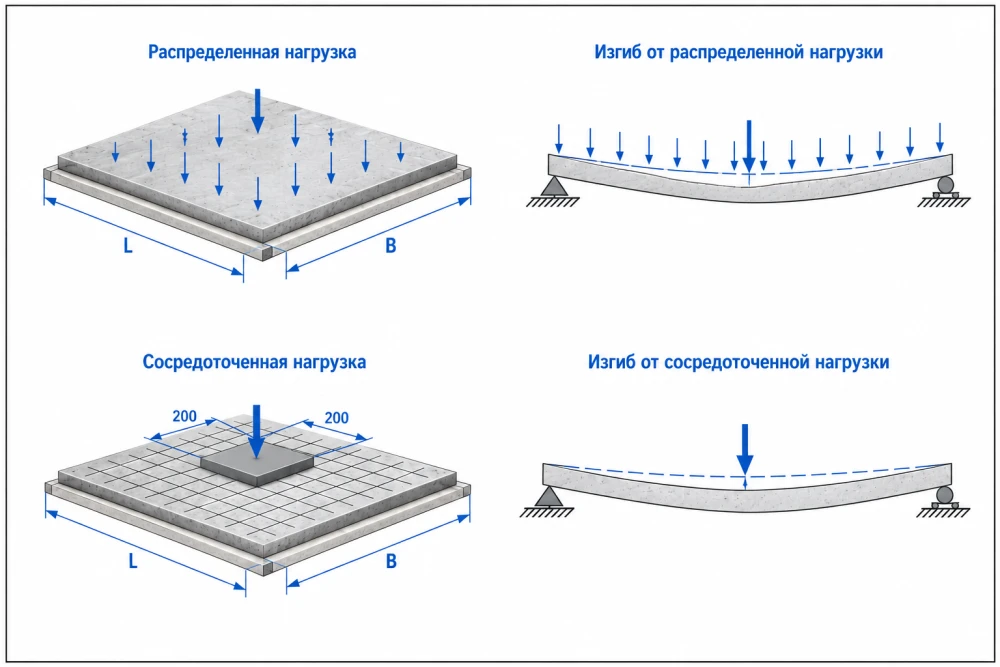

Кроме того, «нагрузка 500 кг/м²» может означать разные воздействия:
- равномерно распределённую нагрузку по всей площади;
- локальную нагрузку от ножки станка или стойки стеллажа;
- группу сосредоточенных опор;
- динамическое воздействие работающего оборудования;
- кратковременное складирование при монтаже;
- постоянную нагрузку от перегородок или стяжки.
Одинаковая общая масса создаёт разные усилия в зависимости от места и площади приложения. Поэтому ответ начинается не с цифры, а с описания схемы нагружения.
В расчётах распределённую нагрузку задают в кН/м² или кПа, а сосредоточенную — в кН. Значение в кг/м² описывает массу на площади и часто используется в бытовой формулировке задачи. Для предварительного перевода при действии силы тяжести 100 кг/м² приблизительно соответствуют 0,98 кН/м², но это соотношение не учитывает схему приложения, динамику, сочетания воздействий и коэффициенты надёжности. Назначать по нему допустимую нагрузку нельзя.
Какие данные нужны для расчёта перекрытия
Конструктивная схема
Нужно определить, является ли перекрытие монолитной плитой, сборной плитой, системой по металлическим балкам, деревянными балками или комбинированной конструкцией. Важны пролёты, направление работы, опоры и связь с соседними элементами.
Геометрия и материалы
Для железобетона требуются толщина, фактическая прочность бетона, расположение и диаметр арматуры, защитный слой. Для металла — профили, марки стали, связи и соединения. Для дерева — сечения, материал, влажность и состояние.
Фактическое состояние
Трещины, прогибы, коррозия, сколы, вырезы, отверстия, замачивание и предыдущие усиления могут изменить модель. Дефект учитывается не по фотографии, а по измеренным параметрам и механизму влияния на работу конструкции.
Существующие нагрузки
До установки нового оборудования перекрытие уже несёт собственный вес, полы, перегородки, инженерные системы и эксплуатационную нагрузку. Новое воздействие нельзя считать отдельно от этой суммы и применимых сочетаний.
Данные об оборудовании и стеллажах для расчёта нагрузки
-
масса оборудования в рабочем состоянии;
-
количество, координаты и размеры опор;
-
положение центра тяжести;
-
схема рамы или основания;
-
динамические усилия, вибрация и режим работы;
-
усилия при пуске, торможении или аварийных режимах, если они значимы;
-
монтажные и транспортные нагрузки;
-
требования производителя к основанию;
-
предполагаемое положение относительно балок, колонн и стен.
Этапы расчёта допустимой нагрузки на перекрытие
Формулируется задача
Инженер фиксирует оборудование, место установки и режим эксплуатации, а также формулирует требуемый вывод: можно ли разместить нагрузку в выбранной зоне, нужны ли ограничения, распределительная рама или усиление.
Проверяются документы
Изучаются КЖ, КМ, планы, паспорта плит, исполнительные материалы и предыдущие обследования. Затем проверяется, соответствует ли документация фактическому объекту.
При необходимости обследуется перекрытие
Обмеряют пролёты и сечения, определяют схему опирания, фиксируют дефекты, уточняют материалы и армирование. Объём обследования определяют исходя из данных, необходимых для расчётной модели; правила обследования существующих зданий задаёт ГОСТ 31937-2024.
Собираются нагрузки
Учитываются существующие и новые воздействия, их положение и сочетания. Базовые требования к нагрузкам содержит СП 20.13330.2016.
Создаётся расчётная модель
Модель должна воспроизводить путь передачи нагрузки. Для локальной опоры может потребоваться проверка не только плиты, но и балки, колонны, узла или фундамента.
Формулируется вывод
Расчёт может обосновать условия размещения оборудования, ограничение нагрузки, перенос в другую зону, применение распределительной конструкции или необходимость усиления. В отчёте указываются исходные данные и границы применимости вывода. Такой отчёт не является самостоятельным разрешением на эксплуатацию и не заменяет обследование, техническое заключение или проект усиления, если они требуются для конкретной ситуации.
Что делать, если перекрытие не выдерживает нагрузку
Если расчёт показывает, что выбранное размещение недопустимо, это не всегда означает отказ от оборудования. Инженер может рассмотреть:
- перенос ближе к опорам;
- изменение ориентации;
- распределительную раму или плиту;
- снижение рабочей массы или нагрузки;
- локальное усиление;
- усиление балки, плиты, колонны или узла;
- замену участка перекрытия;
- отдельный фундамент или независимую опору.
Каждый вариант проверяется расчётом. Увеличение толщины распределительного листа без анализа пути передачи нагрузки не является обоснованным проектным решением.
Расчёт железобетонных, металлических и деревянных перекрытий
Железобетонная плита
Проверяют прочность нормальных и наклонных сечений, трещиностойкость, прогибы, продавливание и локальные зоны. Применяется СП 63.13330.2018 в актуальной редакции.

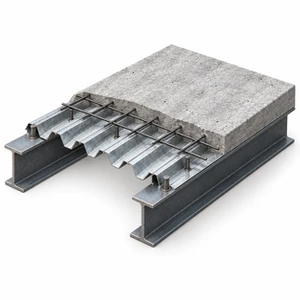

Перекрытие по металлическим балкам
Проверяют балки, настил или плиту, общую и местную устойчивость, прогибы, опорные зоны и соединения. Для стальных элементов применяется СП 16.13330.2017.

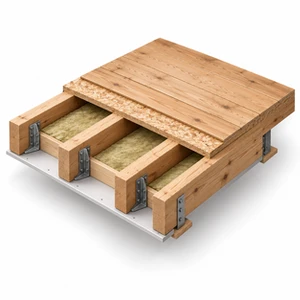

Деревянное перекрытие
Учитывают прочность и прогиб балок, длительность нагрузки, влажностный режим, состояние древесины и соединений. Основные положения содержит СП 64.13330.2017.
Состав расчётного отчёта по перекрытию
Расчётный отчёт должен содержать:
- описание перекрытия и оборудования;
- подтверждённые исходные данные;
- схему приложения существующих и новых нагрузок;
- расчётную модель и нормативную базу;
- результаты проверок;
- допустимые условия размещения;
- вывод о необходимости обследования, ограничения или усиления.
Рабочие чертежи усиления выпускаются по отдельному заданию. Один расчёт не заменяет техническое заключение по результатам обследования здания.
Когда нужен расчёт, а когда обследование перекрытия
Конкретное значение допустимой нагрузки определяют только для обследованного или документально подтверждённого перекрытия и заданной схемы размещения оборудования.
-
Обследование перекрытий требуется, когда нужно установить фактические размеры, материалы, армирование, схему опирания и дефекты.
-
Экспертиза перекрытий подходит для комплексной оценки и оформления технического заключения в согласованном объёме.
-
Расчёт несущей способности конструкций нужен, когда поставлен конкретный расчётный вопрос — например, о размещении оборудования — и исходных данных достаточно для модели.
Нормативы расчёта и обследования перекрытий
- ГОСТ 31937-2024 — обследование и мониторинг технического состояния зданий и сооружений.
- СП 20.13330.2016 — нагрузки и воздействия.
- СП 16.13330.2017 — стальные конструкции.
- СП 63.13330.2018 — бетонные и железобетонные конструкции.
- СП 64.13330.2017 — деревянные конструкции.
В расчётном отчёте указывают применимые редакции и дополнительные нормы для конкретной конструкции и режима эксплуатации.
Вопросы о допустимой нагрузке на перекрытие
Можно ли проверить плиту по паспорту?
Паспорт полезен, если подтверждены тип плиты, фактическая схема, опирание и отсутствие изменений. Для повреждённого или перестроенного объекта этих данных может быть недостаточно.
Достаточно ли распределить массу станка на площадь его основания?
Не всегда. Реальная нагрузка передаётся через опоры, раму и контактные зоны. Среднее давление может быть небольшим, а локальные усилия и продавливание — определяющими.
Нужно ли проверять фундамент?
Если новая нагрузка заметно изменяет усилия в колоннах или опорах, путь передачи следует проверить до основания. Необходимость определяется после анализа общей схемы.
Можно ли получить одно значение допустимой нагрузки для всего этажа?
Только если конструктивная схема, пролёты, состояние и нагрузки действительно однородны. На практике допустимые значения могут различаться по зонам, особенно возле проёмов, опор, повреждений и усилений.
Что делать, если чертежей нет?
Проводится обследование в объёме, достаточном для восстановления расчётной схемы и ключевых параметров. После этого формируется модель и выполняется расчёт.
