Поверочный расчёт строительных конструкций: задачи, исходные данные и результат
Поверочный расчёт проверяет существующую конструкцию на фактические или планируемые нагрузки. В отличие от проектного расчёта он должен учитывать реальные размеры, материалы, узлы, условия опирания, дефекты и выполненные изменения. Состав исходных данных для существующего объекта определяют с учётом требований ГОСТ 31937-2024.
Результат даёт обоснованный ответ на заранее сформулированный вопрос: допускаются ли эксплуатация в заданном режиме, установка оборудования, увеличение нагрузки или реконструкция; нужны ли обследование, ограничения либо усиление. Сам по себе расчётный отчёт не является разрешением на эксплуатацию и не заменяет предусмотренные для конкретной задачи обследование, техническое заключение или проектную документацию.
Чем поверочный расчёт отличается от проектного
Проектный и поверочный расчёты используют общие законы строительной механики, но различаются объектом проверки и исходными данными.
|
Критерий |
Проектный расчёт |
Поверочный расчёт |
|
Объект |
Новая, ещё не реализованная конструкция |
Существующая конструкция |
|
Геометрия |
Задаётся проектом |
Подтверждается чертежами и обмерами |
|
Материалы |
Проектные классы и марки |
Фактические или достоверно подтверждённые характеристики |
|
Дефекты |
Обычно отсутствуют в исходной модели |
Учитываются, если влияют на работу конструкции |
|
Нагрузки |
Проектируемое назначение |
Текущая ситуация и планируемые изменения |
|
Вывод |
Обоснование проектного решения |
Оценка работы существующей конструкции в заданных условиях |
Для поверочного расчёта недостаточно взять проектную модель и заменить в ней одну нагрузку. Сначала нужно убедиться, что модель соответствует смонтированной конструкции.
Когда нужен поверочный расчёт
Перед установкой оборудования
Новое оборудование создаёт дополнительные постоянные или динамические нагрузки, в том числе сосредоточенные. Проверяется весь путь их передачи: от опор оборудования через перекрытие, балки и колонны до фундамента, если это влияет на вывод.
При реконструкции и перепланировке
Проём, надстройка, пристройка или изменение конструктивной схемы перераспределяют усилия. Расчёт показывает, какие элементы затрагивает изменение и какие из них требуется усилить.
При увеличении эксплуатационной нагрузки
Складирование, архивы, стеллажи, транспорт или новое назначение помещения могут увеличить равномерные и сосредоточенные нагрузки. Допустимое значение определяют для конкретной конструкции, а не по возрасту здания или типу помещения.
При дефектах и повреждениях
Трещины, прогибы, коррозия, потеря сечения, повреждение связей, пожар или удар меняют исходные параметры. Сначала обследование фиксирует фактическое состояние, затем расчёт оценивает влияние подтверждённых дефектов.
При независимой проверке проектного расчёта
Для проверки нового проекта или расчёта подрядчика выполняют контрольный расчёт либо независимую проверку расчётного обоснования. Это не поверочный расчёт существующей конструкции. В таком задании отдельно проверяют сбор нагрузок, сочетания, граничные условия, жёсткости, узлы, критические элементы и коэффициенты использования.
Какие данные нужны для поверочного расчёта
Достоверность поверочного расчёта ограничена качеством исходных данных. Чем сильнее неизвестный параметр влияет на результат, тем опаснее заменять его допущением.

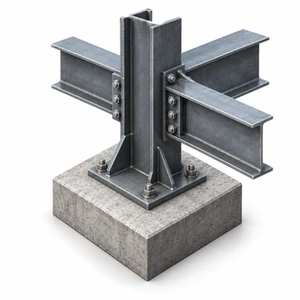

Для металлических конструкций
Нужны марки стали или подтверждённые характеристики, фактические сечения, соединения, связи, коррозионные потери, вырезы и деформации.
Для железобетона
Нужны схема опирания, фактическая прочность бетона, расположение и диаметр арматуры, защитный слой, трещины, прогибы, отверстия и состояние опорных зон.
Для дерева
Нужны вид и качество древесины, сечения, соединения, влажностный режим, биологические повреждения и условия эксплуатации.
Для фундаментов
Нужны нагрузки от надземной части, геометрия и армирование фундамента, инженерно-геологические данные и сведения о деформациях. Без характеристик грунта нельзя достоверно рассчитать основание.
Общие данные
- назначение объекта и цель проверки;
- планы, разрезы и конструктивная схема;
- пролёты, сечения и условия опирания;
- действующие и планируемые нагрузки;
- изменения, ремонты и усиления;
- дефекты и деформации;
- район строительства и специальные условия.
Нужно ли обследование перед поверочным расчётом
Новое обследование не обязательно, если у заказчика есть актуальный сторонний отчёт, который содержит все данные для поставленного расчётного вопроса. Инженер должен проверить его достаточность и применимость.
Обследование требуется, когда документация отсутствует, объект изменялся, материалы или узлы неизвестны, появились дефекты либо старые данные не описывают текущую ситуацию. Правила обследования существующих зданий и сооружений установлены ГОСТ 31937-2024.
Программа расчёта и программа обследования должны быть связаны: измеряются именно те параметры, которые нужны модели и способны изменить вывод.
Как выполняется поверочный расчёт
Формулируется расчётный вопрос
«Проверить конструкцию» — слишком широкая задача. Корректный вопрос звучит конкретно: выдержит ли перекрытие нагрузку от оборудования, допустима ли новая нагрузка, можно ли расчётно обосновать ограниченный режим до ремонта повреждённой опоры, требуется ли усиление перед устройством проёма.
Проверяются исходные данные
Инженер сопоставляет документы с фактическим объектом и формирует перечень недостающих параметров. Критически важные неизвестные параметры не скрываются внутри модели.
Создаётся расчётная схема
Фактическая система переводится в инженерную модель: задаются элементы, жёсткости, связи, опирание, материалы и значимые дефекты. Степень детализации должна соответствовать вопросу.
Собираются нагрузки и сочетания
Учитываются действующие и планируемые воздействия, их положение и совместное действие. Основные требования к нагрузкам содержит СП 20.13330.2016.
Проверяются предельные состояния
Набор проверок зависит от материала. Для стали применяют требования СП 16.13330.2017, для железобетона — СП 63.13330.2018, для дерева — СП 64.13330.2017. Используются актуальные редакции и специальные нормы для конкретного объекта.
Оформляются выводы и ограничения
Отчёт должен показывать, какие исходные данные приняты, что проверено, какие элементы критичны и в каких пределах применим результат. Одной распечатки коэффициентов из программы недостаточно.
Какие выводы даёт поверочный расчёт
Поверочный расчёт может подтвердить выполнение расчётных требований в заданных условиях, выявить дефицит несущей способности или показать, что данных недостаточно для обоснованного ответа. Решение об эксплуатации принимают в рамках предусмотренной для объекта процедуры с учётом обследования, технического заключения, проектных решений и установленных ограничений. Один расчётный отчёт эту процедуру не заменяет.
Если требование не выполняется, это ещё не готовый проект усиления. Следующим этапом могут быть:
- уточнение исходных данных;
- ограничение нагрузки или режима эксплуатации;
- вариантная проработка усиления;
- локальный расчёт узла;
- отдельный проект усиления;
- дополнительное обследование.
Категория технического состояния устанавливается по результатам обследования в предусмотренном объёме, а не по одному расчёту.
Состав отчёта по поверочному расчёту
Расчётный отчёт включает задачу, исходные данные, нормативы, расчётную схему, нагрузки и сочетания, результаты проверок, критические элементы и выводы.
Передача файла модели, чертежей, технического заключения или проекта усиления согласуется отдельно. Название итогового документа и его назначение фиксируются в договоре.
Нормативы поверочного расчёта конструкций
-
ГОСТ 31937-2024 — обследование и мониторинг технического состояния зданий и сооружений.
-
СП 20.13330.2016 — нагрузки и воздействия.
-
СП 16.13330.2017 — стальные конструкции.
-
СП 63.13330.2018 — бетонные и железобетонные конструкции.
-
СП 64.13330.2017 — деревянные конструкции.
Вопросы о поверочном расчёте конструкций
Можно ли сделать поверочный расчёт по фотографии?
Фотография помогает понять объект и дефекты, но не содержит достаточных данных о сечениях, материалах, узлах, опирании и нагрузках. По фотографии можно предварительно оценить состав обследования, но нельзя подтвердить несущую способность.
Можно ли использовать проектные характеристики материалов?
Можно, если подтверждено соответствие фактической конструкции проекту и нет оснований ожидать изменения характеристик. Для старого, повреждённого или изменённого объекта часто нужны фактические данные.
Расчёт показывает остаточный ресурс?
Не автоматически. Оценка остаточного ресурса требует отдельной методики, данных о развитии повреждений и специального задания. Базовый поверочный расчёт отвечает на вопросы несущей способности и эксплуатационных ограничений в заданной ситуации.
Сколько длится расчёт?
Срок зависит от модели и исходных данных. Ориентир для одного элемента — от 5 рабочих дней, для части каркаса — от 10, для пространственной системы — от 15 рабочих дней после получения достаточных материалов.
Пришлите чертежи, отчёт об обследовании и описание изменившейся нагрузки. ИСК «ПРОГРЕСС» проверит комплект и подготовит программу расчёта.
