Геофизический контроль скрытых работ

это комплекс неразрушающих методов исследования, позволяющий оценить качество подземных железобетонных конструкций после их сооружения и засыпки грунтом. После засыпки траншеи дефекты становятся невидимыми, а ошибки на этом этапе приводят к деформациям фундаментов, протечкам в подземных паркингах и снижению срока службы всего здания.

Скрытые работы

это конструктивные элементы здания, которые после возведения становятся недоступны для визуального осмотра без разрушения окружающих структур (фундаменты, сваи, тоннельная обделка).

Что вы получаете:

Точные данные о состоянии свай, «стен в грунте», тоннельной обделки и фундаментных плит без вскрытия грунта. Это экономит время, исключает переделки и защищает от претензий надзорных органов.

Звоните прямо сейчас: +7 (843) 239-26-06 — проконсультируем бесплатно!

Область применения ГОСТ Р 71733-2024

Стандарт распространяется на железобетонные свайные фундаменты, траншейные «стены в грунте», «стены в грунте» из буросекущих и бурокасательных свай, фундаментные плиты, обделку тоннелей, грунтоцементные сваи и массивы. Охватывает строительство, эксплуатацию и реконструкцию. Контролируются сплошность бетона, длина и диаметр свай, контакт «конструкция — грунт», арматура, обводненные зоны.

По пункту 5.2 ГОСТ Р 71733-2024 выбор метода контроля определяется проектной документацией с учётом типа конструкции, глубины заложения и геологических условий площадки. В Казани и Республике Татарстан это особенно важно из-за сложных грунтовых условий: здесь встречаются супеси, суглинки, плывуны и высокие уровни грунтовых вод, которые требуют индивидуального подхода к диагностике.

Что такое георадарный метод и где он применяется

Георадарный метод — это излучение электромагнитных импульсов в диапазоне 50–900 МГц и регистрация отражений от границ раздела сред. Выявляет дефекты бетона, обводнение, положение арматуры и трещины. Согласно п. 6.2 ГОСТ Р 71733-2024, ГРО не допускается на бетоне без проектной прочности и в бентонитовых растворах.

Как сейсмоакустика и виброакустика контролируют сваи и плиты

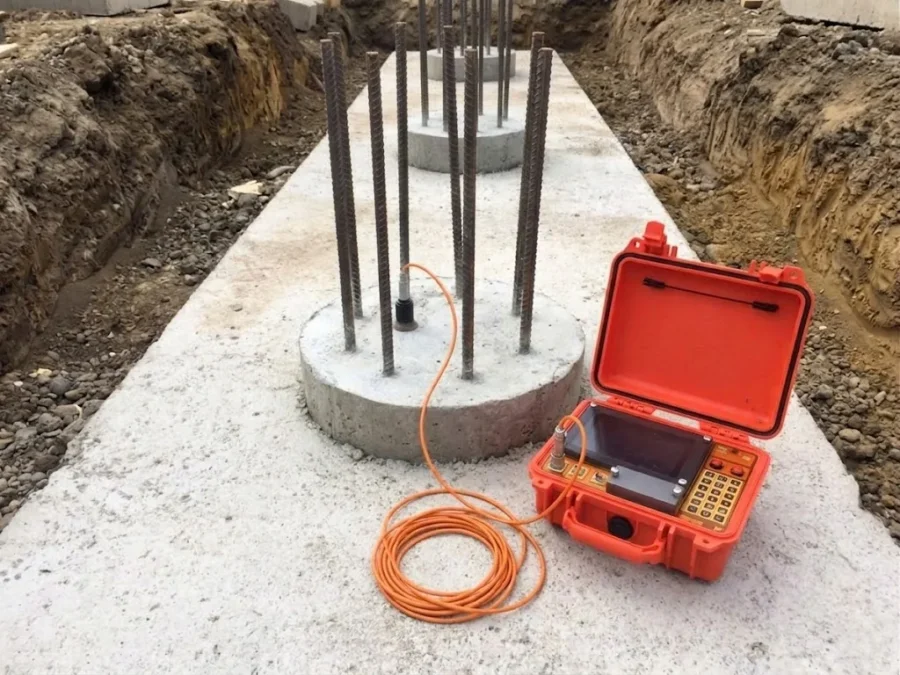

Сейсмоакустический метод — удар по оголовку сваи с последующей регистрацией отражённых упругих волн. Оценивает длину и сплошность тела сваи. Ограничения: плотные грунты, большое отношение длины к диаметру (L/D).

Виброакустический метод — анализ отклика конструкции на вибровозбуждение для плит и обделки тоннелей. Шаг измерений не более 4 м (оптимально 2–4 м); для тоннелей диаметром менее 6 м — не более 5 колец, свыше 6 м — не более 3 колец. В каждой точке не менее 4 ударов молотком массой более 400 г на расстоянии 10–30 см от приёмника. Общее количество точек — не менее 200.

Когда применяется ультразвуковой контроль скрытых конструкций

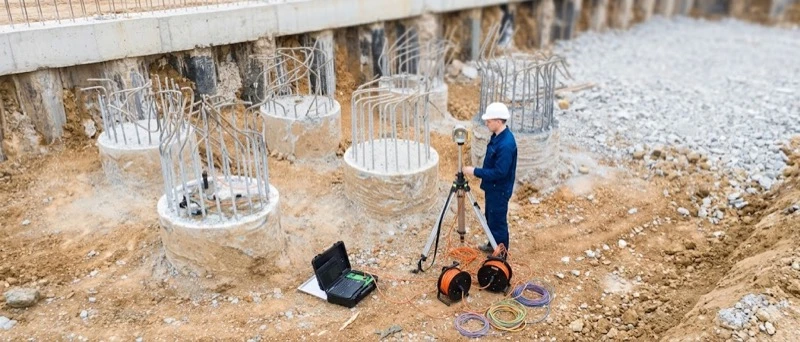

Ультразвуковой метод — анализ прохождения ультразвуковых волн через трубы доступа, заполненные водой. Шаг синхронного перемещения излучателя и приёмника — 50 мм. Согласно п. 6.4 ГОСТ Р 71733-2024, метод не применяется для свай диаметром менее 500 мм.

Для чего нужен электромагнитный метод контроля

Электромагнитный метод — оценка электропроводности грунтов и поиск аномалий. Электромагнитный контроль арматуры как самостоятельный метод не регламентируется ГОСТ Р 71733-2024: основной стандарт для этого — ГОСТ Р 52895.

Метод	Что контролирует	Шаг / база	Ограничения
ГРО	Дефекты бетона, арматура, обводнение	0,2–0,5 м	Бетон без проектной прочности; бентонит
Сейсмоакустика	Длина и сплошность свай	0,1–0,5 м	Плотные грунты; большое L/D
Виброакустика	Контакт плиты/обделки с грунтом	2–4 м; ≥200 точек	Плиты >0,6 м
Ультразвук	Сплошность бетона	50 мм	Не для свай <500 мм

Подробнее о каждом методе читайте в материалах: георадарное зондирование грунтовых оснований, сейсмоакустический контроль свай и ультразвуковой контроль бетона через трубы доступа.

Требования к оборудованию

Оборудование должно визуализировать сигналы в реальном времени и экспортировать данные для последующей обработки. Для сейсмоакустики мы применяем прибор Спектр 4.31; шаг зондирования — 0,1–0,5 м. Также в ООО «ИСК «ПРОГРЕСС»» используются георадар МГ-400/900М3 и бетоноскоп СК-1700 3D.

Оборудование	Назначение	Характеристики
МГ-400/900М3	Георадарное профилирование	Антенна 400/900 МГц, глубина 5–8 м
СК-1700 3D	УЗ и виброакустический контроль	3D-визуализация, измерение толщины
ИПС-МГ4.03	Измеритель прочности бетона	Поверхностный контроль бетона
Спектр 4.31	Измеряет длину свай

Изучение проектной документации

определяются тип конструкций, глубина залегания, геологический разрез и требования к контролю

Выбор метода

согласно п. 5.2 ГОСТ Р 71733-2024 подбирается один или несколько методов с учётом геологии, доступности поверхности и сроков строительства.

Подготовка площадки

расчистка оголовков свай, заполнение труб доступа водой, нанесение сетки измерений, фотофиксация.

Полевые измерения

регистрация сигналов, фиксация координат точек с привязкой к плану объекта, проверка качества записи

Обработка данных

построение радарограмм, сейсмограмм, выявление аномалий, сравнение с проектными параметрами.

Оформление протокола

описание методики, таблицы скоростей, карты аномалий и заключение о соответствии нормативам.

Оформление результатов

Результат — протокол с описанием методики, схемы точек и оборудования. Обязательны карты аномалий, радарограммы, таблицы скоростей. Заключение содержит рекомендации по устранению выявленных дефектов. Форма протокола приведена в приложении Б ГОСТ Р 71733-2024.

В ООО «ИСК «ПРОГРЕСС»» протоколы оформляются в течение 10–15 рабочих дней после завершения полевых работ и могут быть предоставлены в бумажном и электронном виде.

Помимо этого:

Бетоноскопом работали на промышленном объете в Лаишевском районе. Выявили фактическое положение и глубину устройства химических анкеров
Георадаром работали в высокогорском районе на объекте незавершенного строительства. Определяли фактическую толщину железобетонных конструкций и положение армирования.
Георадаром работали в Казани, в административном здании определяли толщину железобетонных полов и пустоты основания под под этими полами

Набережные Челны, подземный паркинг (Тукая). Ультразвуковой контроль свайного поля подтвердил проектную длину и сплошность более 90 % свай. Отклонения зафиксированы в протоколе с привязкой к плану.

Кубасов Павел Сергеевич

Инженер-конструктор в области геотехнических услуг

Преимущества геофизического контроля

Неразрушающий контроль позволяет минимизировать вскрытия конструкций и работать в плотной городской застройке. Сейсмоакустика занимает 30–40 минут на сваю. Точность определения длины — до ±0,05 м. Комплексный подход снижает риски эксплуатации подземных объектов и позволяет избежать затрат на аварийное устранение дефектов.

Кубасов Павел Сергеевич

Инженер-конструктор в области геотехнических услуг

Стоимость геофизических исследований

В ООО «ИСК «ПРОГРЕСС»» стоимость фиксируется в договоре после осмотра объекта:

обследование фундамента — от 50 000 ₽;
обследование свай — от 30 000 ₽.
обследование железобетонных полов — от 40 000 ₽

За геофизическое направление отвечает инженер-конструктор Кубасов Павел. Нормативную экспертизу курирует Галаутдинов Альберт.

Оставьте заявку — рассчитаем точную стоимость в течение дня!

+7 (843) 239-26-06

Оставьте заявку

Позвоните по +7 (843) 239-26-06 или +7 (927) 039-26-06, либо напишите на iskprogress.ru@mail.ru.

Бесплатный выезд инженера

Наш специалист приедет на объект, оценит объём работ и условия работы.

Подбор методики и смета

Подберём оптимальные методы контроля по ГОСТ Р 71733-2024 и согласуем цену.

Проведение диагностики

Выполним полевые измерения, обработку данных и подготовку протоколов.

Получение заключения

Передадим готовый отчёт с картами аномалий, таблицами и рекомендациями по устранению дефектов.

Звоните прямо сейчас — выезд инженера возможен уже на следующий день!

С какого числа обязателен новый ГОСТ Р 71733-2024 для скрытых работ?

С 1 августа 2025 года приказом Росстандарта № 1509-ст от 24 октября 2024 года. С этой даты все геофизические исследования подземных железобетонных конструкций должны проводиться с учётом требований нового стандарта.

Какие подземные конструкции нужно проверять по ГОСТ Р 71733-2024?

Железобетонные свайные фундаменты, траншейные и буросекущие «стены в грунте», фундаментные плиты, обделка тоннелей, грунтоцементные сваи и массивы.

Подходит ли георадар для контроля длины буронабивных свай?

Нет. Для свай используются сейсмоакустический или ультразвуковой методы. Георадарный метод не применяется для контроля длины свай, но отлично показывает дефекты бетона, арматуру и обводнённые зоны.

Через сколько дней после заливки можно проверять грунтоцементные сваи?

Не ранее 14 суток от момента сооружения. Это время необходимо для набора проектной прочности грунтоцементного массива.

Сколько стоит геофизический контроль одной сваи?

Стоимость зависит от метода (сейсмоакустика, ультразвук или виброакустика), глубины погружения и геологических условий. Минимальный заказ на обследование свайного поля начинается от 30 000 ₽. Точную цену рассчитываем индивидуально после осмотра объекта.

Какие сроки выполнения геофизического контроля по ГОСТ Р 71733-2024?

Полевые измерения занимают от 1 до 5 рабочих дней в зависимости от объёма работ. Подготовка протокола с картами аномалий и заключением — ещё 5–10 рабочих дней. Срочные заказы выполняем по согласованию.

Как заказать геофизическое обследование в Казани, Набережных Челнах и других городах Татарстана?

Позвоните по +7 (843) 239-26-06 или +7 (927) 039-26-06. Работаем в Казани (Вахитовский, Московский, Советский, Кировский, Приволжский районы), Набережных Челнах, Бугульме, Альметьевске, Нижнекамске, других городах Татарстане и по всей РФ.

Заключение и заказ геофизического контроля

Соблюдение ГОСТ Р 71733-2024 снижает риски эксплуатации подземных объектов и защищает ваш бизнес от штрафов и аварийных ситуаций. ООО «ИСК «ПРОГРЕСС»» проводит геофизические исследования по Татарстану и России с 2014 года.

Чтобы заказать неразрушающий контроль и получить точную смету, позвоните по телефону +7 (843) 239-26-06 или напишите на iskprogress.ru@mail.ru.

Адрес офиса:г. Казань, ул. Вишневского, д. 24, оф. 903.

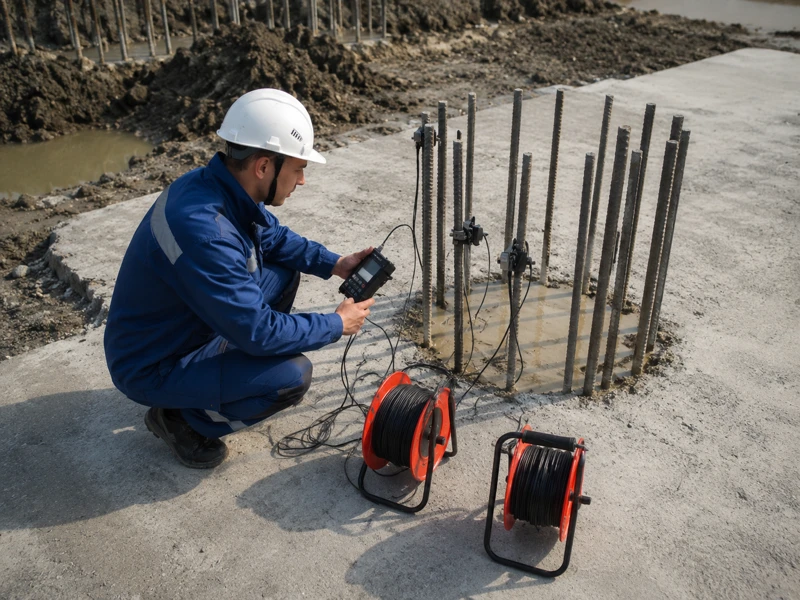

Геофизический контроль подземных сооружений по ГОСТ Р 71733-2024: методы и требования
