Сейсмоакустический контроль свай и подземных конструкций по ГОСТ 71733

Q: Принцип работы сейсмоакустического метода

Сейсмоакустический контроль — это метод неразрушающего контроля свай, плит и обделки тоннелей на основе анализа распространения упругих волн. n Метод основан на возбуждении упругих волн в конструкции и регистрации их распространения. Для свай выполняется удар по оголовку с регистрацией отражённых волн. Скорость прохождения волн зависит от плотности и упругих свойств среды: в плотных грунтах и качественном бетоне волны распространяются быстрее, в разуплотнённых зонах и при дефектах — медленнее. n ГОСТ Р 71733-2024 устанавливает требования к параметрам источников волн, расстановке приёмников и условиям проведения сейсмоакустических работ. Сейсмоакустический контроль свай эффективно дополняется ультразвуковым контролем бетона через трубы доступа для точной оценки сплошности. n

Сейсмоакустический контроль

Это неразрушающий метод диагностики, который позволяет проверить сплошность, проектную длину и качество контакта подземных конструкций с грунтом без вскрытия и разрушения. В Казани и Татарстане этот метод широко применяется на объектах в районах Азино, Соцгород и Ново-Савиновский, а также в Набережных Челнах и других городах республики.

Ударно-волновое зондирование

Это метод сейсмоакустического контроля, основанный на анализе распространения упругих волн, возбуждаемых ударом по оголовку сваи или поверхности конструкции.

Основной норматив — ГОСТ Р 71733-2024 «Строительные работы и типовые технологические процессы

Контроль качества скрытых работ геофизическими методами при строительстве подземных объектов», вводящийся в действие 01.08.2025 приказом Росстандарта № 1509-ст. Стандарт устанавливает требования к ударно-волновому и виброакустическому контролю свай, плит и обделки тоннелей.

Геофизический контроль по ГОСТ Р 71733-2024 распространяется на сейсмоакустику как один из основных методов контроля свай, плит и обделки тоннелей. Дата введения стандарта — 01.08.2025. Документ определяет требования к методам возбуждения и регистрации упругих волн, условиям проведения работ, оформлению результатов и квалификации исполнителей.

Скрытые работы — это конструктивные элементы, состояние которых невозможно проверить визуально после завершения работ. К ним относятся буронабивные сваи, подземные плиты фундаментов, обделка тоннелей и дренажные системы.

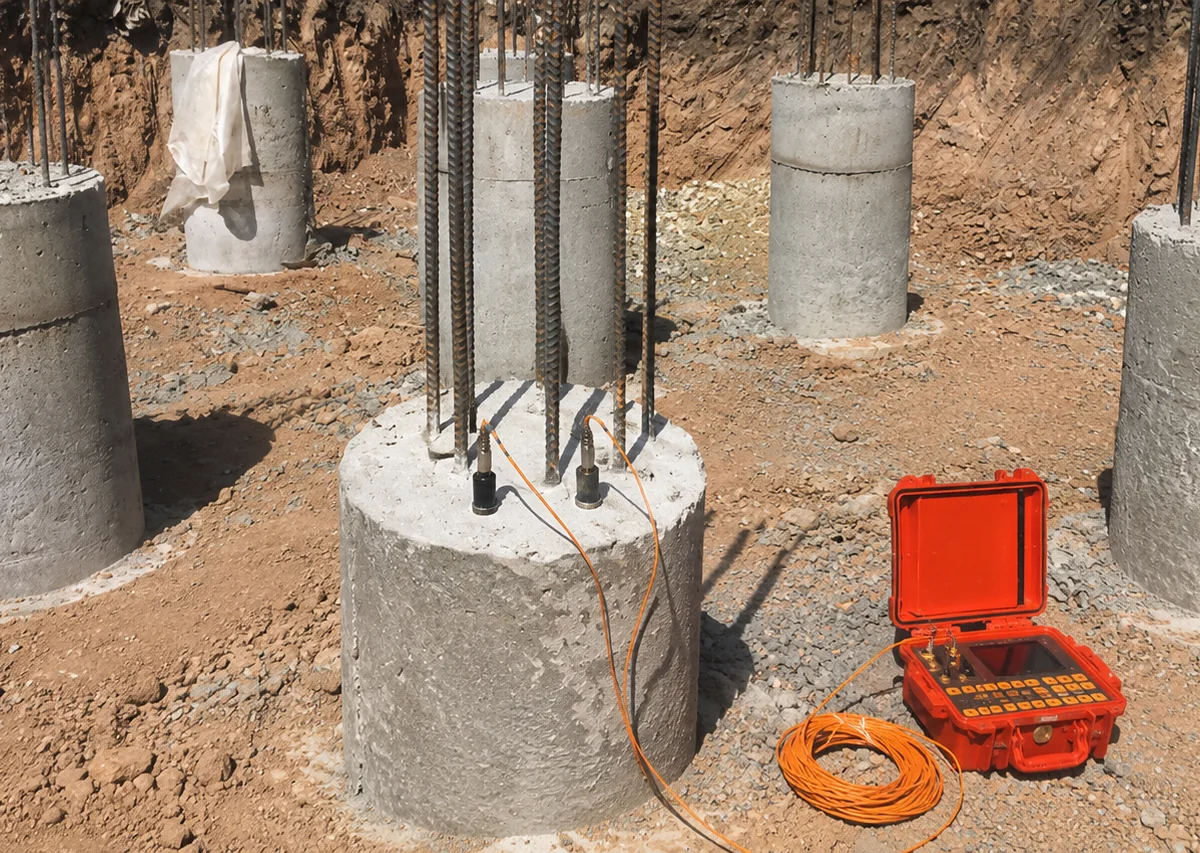

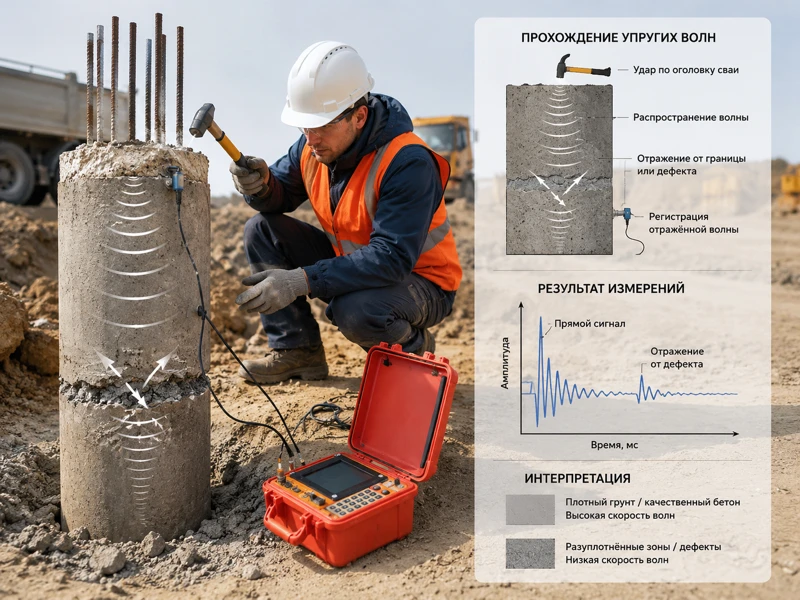

Принцип работы сейсмоакустического метода

Сейсмоакустический контроль — это метод неразрушающего контроля свай, плит и обделки тоннелей на основе анализа распространения упругих волн.

Метод основан на возбуждении упругих волн в конструкции и регистрации их распространения. Для свай выполняется удар по оголовку с регистрацией отражённых волн. Скорость прохождения волн зависит от плотности и упругих свойств среды: в плотных грунтах и качественном бетоне волны распространяются быстрее, в разуплотнённых зонах и при дефектах — медленнее.

ГОСТ Р 71733-2024 устанавливает требования к параметрам источников волн, расстановке приёмников и условиям проведения сейсмоакустических работ. Сейсмоакустический контроль свай эффективно дополняется ультразвуковым контролем бетона через трубы доступа для точной оценки сплошности.

Как подготовить сваи к сейсмоакустическому обследованию?

Перед началом работ необходимо выполнить подготовку оголовков свай: очистить бетон от грязи, льда и строительного мусора. Температура бетона не должна быть ниже +5 °С (п. 5.1.4). Испытания проводят не ранее чем через 7 дней после окончания бетонирования (п. 5.1.5).

Какие дефекты выявляет сейсмоакустика при обследовании фундаментов?

Основные дефекты, диагностируемые методом: трещины в теле сваи.

Какие ограничения есть у сейсмоакустического метода?

В случае повышенных значений акустической жёсткости не всегда возможно выделение отражения от нижнего конца сваи (Приложение А.1.2). Метод не позволяет обнаружить нарушения сплошности у нижнего конца сваи на участке примерно 10 % от длины (Приложение А.1.3).

Выполните рекогносцировку

Определите точки установки оборудования, доступ к оголовкам свай и условия безопасности.

Подготовьте поверхность

Очистите оголовок свай от грязи, льда, строительного мусора. Убедитесь, что температура бетона не ниже +5 °С (п. 5.1.4).

Установите датчики

Для свай диаметром до 500 мм разместите датчик в центре оголовка, для свай более 500 мм — не менее чем на трёх площадках (п. 5.1.5).

Возбудите волны

Выполните не менее пяти ударов по оголовку с фиксацией сигналов (п. 5.1.5).

Проконтролируйте качество записей

Соотношение сигнал/шум должно быть в четыре раза и более (п. 5.1.9).

Обработайте данные

Постройте разрезы скоростей волн и выявите зоны с аномальными значениями.

Оформите заключение

ГОСТ Р 71733-2024 устанавливает обязательное содержание отчёта с указанием выявленных дефектов и рекомендаций.

Оборудование ООО «ИСК «ПРОГРЕСС»

Для выполнения сейсмоакустического контроля ООО «ИСК «ПРОГРЕСС»» применяет специализированное сейсмоакустическое оборудование Спектр 4.31, включая акселерометры. Применяемая методика соответствует требованиям ГОСТ Р 71733-2024. Комплексное сопровождение объектов включает также геотехнический мониторинг и геотехнический прогноз для оценки влияния строительства на окружающую застройку.

Кейс 1. Сейсмоакустический контроль свайного поля подземного перехода в Набережных Челнах

Обнаружены сваи с нарушением сплошности на глубине оголовка. Результаты учтены при разработке мероприятий по усилению фундамента.

Кейс 2. Сейсмоакустический контроль фундаментной плиты на промышленном объекте в Республике Татарстан

Определена толщина фундаментной плиты.

Кейс 3. Выборгский переулок, Казань

Оценка влияния нового строительства на существующую застройку с контролем состояния свай и плит фундамента — Кубасов П.С.

Сравнение методов геофизического контроля

Метод контроля	Физический принцип	Объект контроля	Типичные дефекты	Нормативное основание
Сейсмоакустика	Распространение упругих волн	Сваи, плиты, обделка тоннелей	Трещины, разуплотнения, пустоты	ГОСТ Р 71733-2024, п. 5.1
Георадарное зондирование	Отражение электромагнитных волн	Грунты, подземные сооружения	Коммуникации, пустоты, включения	Георадарное зондирование
Ультразвуковой контроль	Распространение ультразвука	Бетон, ЖБ конструкции	Трещины, расслоения, поры	Ультразвуковой контроль
Термометрия	Тепловое излучение	Гидроизоляция, ограждающие конструкции	Протечки, дефекты утепления	ГОСТ Р 54852-2024

Стоимость сейсмоакустического контроля и команда

Обследование свайного поля — от 30 000 ₽
комплексный геотехнический мониторинг — от 40 000 ₽
геотехнический прогноз — от 70 000 ₽

Стоимость фиксируется в договоре после осмотра объекта и согласования объёма работ.

Методику контроля и интерпретацию результатов курирует инженер-конструктор по геотехнике Кубасов Павел Сергеевич. Нормативное соответствие обеспечивает заместитель директора Мухаметрахимов Рустем Ханифович (д.т.н.).

Что такое сейсмоакустический контроль свай и когда он обязателен?

Это метод неразрушающей диагностики забивных свай, плит с помощью упругих волн, регламентированный ГОСТ Р 71733-2024. Он обязателен при строительстве метро, подземных переходов, тоннелей, высотных жилых комплексов и промышленных объектов для проверки сплошности, проектной длины и качества контакта с грунтом.

Какая глубина исследования достижима при ударно-волновом зондировании свай?

Метод позволяет оценивать состояние сваи в пределах её проектной длины. Однако согласно Приложению А.1.3 ГОСТ Р 71733-2024, выявить нарушения сплошности у нижнего конца сваи на участке примерно 10 % от длины не всегда возможно. Это не сейсморазведка грунтовых массивов на десятки метров.

Какие дефекты выявляет сейсмоакустика при обследовании фундаментов?

Основные дефекты: трещины в теле сваи, зоны разуплотнения бетона, пустоты, аномалии влажности, нарушение контакта плиты с грунтом, зоны отслоения обделки тоннелей от грунтового массива.

Соответствует ли оборудование «ИСК «ПРОГРЕСС»» требованиям ГОСТ Р 71733-2024?

Да, применяемое сейсмоакустическое оборудование сертифицировано и используется по утверждённым методикам. Работы выполняются с соблюдением требований п. 5.1 стандарта: не менее пяти ударов по оголовку, соотношение сигнал/шум не менее 4:1, контроль температуры бетона.

Как заказать сейсмическое зондирование свай в Казани?

Обратитесь в ООО «ИСК «ПРОГРЕСС»» по телефону +7 (843) 239-26-06 или оставьте заявку на сайте. Инженер выезжает на объект, оценивает объём работ и сроки, после чего составляется договор с фиксированной стоимостью.

Позвоните или напишите нам

По телефону +7 (843) 239-26-06 или iskprogress.ru@mail.ru — инженер проконсультирует по методу и срокам.

Зафиксируйте выезд на объект

Специалист оценит доступ к оголовкам свай, условия безопасности и объём работ.

Получите договор с фиксированной ценой

Стоимость сейсмоакустического контроля свайного поля начинается от 30 000 ₽.

Получите отчёт по ГОСТ Р 71733-2024

С заключением о состоянии конструкций и рекомендациями по устранению выявленных дефектов.

Заключение и заказ сейсмоакустического контроля

Сейсмоакустический контроль — эффективный метод диагностики свай, плит и обделки тоннелей, регламентированный ГОСТ Р 71733-2024. Метод позволяет получить достоверную информацию о сплошности и длине конструкций без разрушения и с минимальным вмешательством.

Закажите сейсмоакустический контроль в Казани, Набережных Челнах, других городах Татарстана и по всей РФ у ООО «ИСК «ПРОГРЕСС»»: позвоните по телефону +7 (843) 239-26-06 или напишите на iskprogress.ru@mail.ru.
