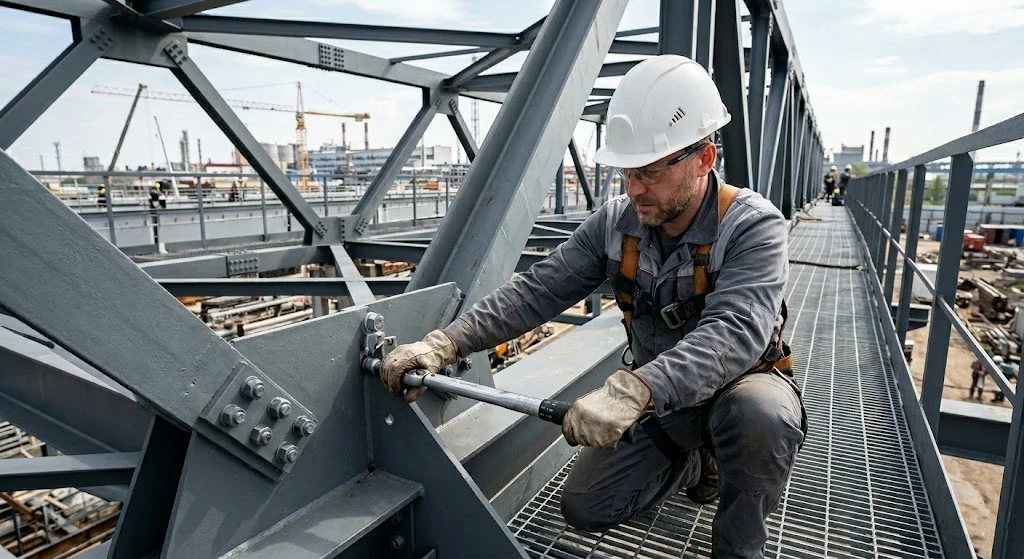

Правила сборки болтовых соединений по ГОСТ Р 70132-2022: полное руководство для строительных организаций
Если вы отвечаете за монтаж стальных или алюминиевых конструкций, качество болтовых узлов напрямую влияет на безопасность всего здания или сооружения. В Татарстане, где температурные перепады достигают от −40 °C до +40 °C, требования к высокопрочному крепежу особенно жёсткие.
Время прочтения: 8 минут
Введение — почему ГОСТ Р 70132-2022 важен
ГОСТ Р 70132-2022 — это актуальный национальный стандарт, который регламентирует правила сборки, затяжки и контроля болтовых соединений. Его соблюдение обязательно при возведении промышленных корпусов, складов, мостов, эстакад и спортивных объектов.
ООО «ИСК «ПРОГРЕСС» проводит технический осмотр и контроль в рамках обследования за монтажом металлоконструкций в соответствии с ГОСТами и СП 70.13330. Работаем в Казани, Набережных Челнах, Альметьевске, Нижнекамске, Зеленодольске и других городах Республики Татарстан, а также выезжаем в другие регионы РФ. Если вам нужна помощь с контролем болтовых соединений — звоните +7 (843) 239-26-06 или оставьте заявку.
Классификация болтов по ГОСТ Р 70132-2022
Класс прочности болта
Это условное обозначение механических характеристик, состоящее из двух чисел, разделённых точкой: первое число показывает предел прочности в сотнях МПа, второе — отношение предела текучести к пределу прочности, умноженное на 10.
Фрикционное соединение
Это болтовое соединение, в котором передача усилия между деталями осуществляется за счёт силы трения, возникающей от предварительного натяжения болта.
Область применения ГОСТ Р 70132-2022
ГОСТ Р 70132-2022 — это национальный стандарт, который устанавливает правила сборки и контроля качества болтовых соединений стальных и алюминиевых конструкций.
Стандарт распространяется на:
- фрикционные соединения (п. 4.3);
- срезные соединения (п. 4.4);
- фрикционно-срезные соединения (п. 4.5);
- фланцевые соединения (п. 4.6);
- болтозаклёпочные соединения (п. 4.7);
- болтосварные соединения (п. 4.8).
То есть документ охватывает большинство ответственных монтажных узлов, которые вы встретите на стройплощадке.
Требования к материалам и комплектующим
Какие требования предъявляются к болтам по ГОСТ Р 70132-2022
Болты с шестигранной головкой класса точности В применяются по ГОСТ 7798, ГОСТ 1759.0. Каждая партия обязательно сопровождается сертификатом качества (п. 7.1.3). В расчётных соединениях запрещено использовать болты без клейма изготовителя и маркировки класса прочности (п. 7.4.6).
Какие гайки и шайбы использовать в высокопрочных соединениях
Гайки — шестигранные по ГОСТ 5915. Шайбы — по ГОСТ 11371, к высокопрочным болтам — по ГОСТ 32484.5. Каждый болт устанавливают с двумя круглыми шайбами (п. 7.4.7). В срезных соединениях под гайкой допускается две шайбы; под головкой шайбу можно не устанавливать (п. 7.4.8).
Подготовка к сборке
Как подготовить поверхности перед сборкой болтовых соединений
Прокатная окалина толщиной более 0,05 мм удаляется механически (п. 5.23). Обработанные поверхности защищают от грязи, масла, краски и льда (п. 7.3.2). Если срок от подготовки до сборки превышает 3 суток — требуется повторная обработка контактных поверхностей (п. 7.3.3).
Проверка комплектности, смазка и коэффициент закручивания
- Расконсервация болтокомплектов производится кипячением в течение 10–15 мин (п. 7.2.3).
- Смазка резьбы выполняется масляно-бензиновой смесью (соотношение от 6:1 до 2:1) или парафином по ГОСТ 23683 из расчёта 3–4 г на 1 кг.
- Коэффициент закручивания К₃ для подготовленных поверхностей принимается равным 0,17 (п. 7.5.6).
- Применение болтов при К₃ > 0,2 запрещено (п. 7.2.8, 7.5.7).
Камалиев Марат Ильдарович
Ведущий инженер по экспертизе конструкций
Нужна проверка болтовых соединений на вашем объекте?
Оставьте заявку — выедем в течение 1–2 рабочих дней по Казани и Татарстану.
+7 (843) 239-26-06Методы затяжки болтовых соединений
Момент затяжки болта (Мз) — это крутящий момент, прикладываемый к гайке или болту при сборке, необходимый для создания расчётного усилия предварительного натяжения.
|
Метод |
Применение |
Инструмент |
Контроль |
Пункт ГОСТ |
|
Ручная (без контролируемого натяжения) |
Нерасчётные соединения |
Гаечный ключ, молоток 0,4 кг |
Остукивание |
п. 6.8 |
|
Динамометрический ключ |
Расчётные высокопрочные соединения |
Тарированный динамометрический ключ |
Мз = P · dб · К₃ · Кн, отклонение ≤ +10 % |
п. 7.5.6, 7.5.12 |
|
Механизированная (гайковёрт) |
Крупногабаритные узлы |
Гайковёрт + дотяжка ключом |
Дотяжка до 80–90 % с последующим контролем ключом |
п. 7.5.5, 7.5.9 |
Когда допускается ручная затяжка без динамометрического контроля
Применяется для нерасчётных соединений. Проверка качества — остукиванием молотком массой 0,4 кг (п. 6.8).
Как применяются гайковерты при сборке
Механизированная затяжка гайковертами допускается до 80–90 % расчётного момента с последующей дотяжкой динамометрическими ключами (п. 7.5.5, 7.5.9).
Как выполняется затяжка динамометрическим ключом по ГОСТ
Основной метод контролируемой затяжки — динамометрический ключ. Расчётная формула: Мз = P · dб · К₃ · Кн, где Кн = 1,05 (п. 7.5.6). Тарировка ключей проводится перед каждой сменой (п. 7.5.11). Отклонение фактического момента не более +10 %, недотяжка не допускается (п. 7.5.12).
Порядок затяжки и допустимые отклонения
- Повторное натяжение высокопрочных болтов запрещено (п. 7.4.1).
- Затяжка выполняется от середины пакета к краям (п. 7.5.2).
- При толщине пакета более 2 диаметров болта — не менее двух обходов.
- Многоступенчатая затяжка:
- 15–20 % стяжных болтов до 30–100 % Мз;
- заполнение всех отверстий и затяжка 30–100 % Мз;
- замена оправок и дотяжка всех болтов на проектное усилие (п. 7.5.5).
- Перепад толщин не более 0,5 мм (п. 7.4.2). При 0,5–3,0 мм — удаление кромки абразивом на 30 мм. При >3,0 мм — прокладки по согласованию (п. 7.4.3).
- Болты должны проходить в 100 % отверстий; прочистка не более 20 % сверлом диаметром +1,0 мм (п. 7.4.5).
Типичные дефекты и способы устранения
При сборке болтовых соединений инженеры технического надзора ООО «ИСК «ПРОГРЕСС»» чаще всего выявляют следующие дефекты:
Недотяжка болтов
Устраняется только полной заменой болтокомплекта; повторное натяжение запрещено (п. 7.4.1).
Перетяжка свыше +10 %
Требует замены болта и гайки, так как упругие свойства детали нарушены.
Отсутствие шайб или неправильная их установка
Устраняется демонтажем узла и повторной сборкой по проекту.
Загрязнение или окалина на контактных поверхностях
Требует повторной очистки и обработки поверхностей.
Болты без маркировки или клейма
Запрещено использовать в расчётных соединениях; заменяются на сертифицированные (п. 7.4.6).
Контроль качества болтовых соединений
Коэффициент закручивания (К₃) — это безразмерная величина, учитывающая потери момента на трение в резьбе и на торцах гайки; при К₃ > 0,2 применение болтового соединения запрещено.
Визуальный контроль качества болтовых соединений включает проверку:
- маркировки класса прочности;
- наличия шайб по проекту;
- выступа резьбы не менее 1 витка над гайкой и 2 витков под гайкой (п. 8.9, 7.4.14);
- клейма бригады (п. 8.11, 8.12).
Момент закручивания контролируется выборочно: при до 5 болтов — все; при более 5 — 15 %, но не менее 5 шт. (п. 8.5). Фактический момент не менее расчётного и не более +10 % (п. 8.6). Плотность пакета проверяют щупом 0,3 мм напротив болта в зоне радиусом 1,3 d₀ (п. 8.8, 5.26).
Практические примеры: сборка болтовых соединений на объектах в Татарстане и по всей РФ
Кейс 1. Ангар в Набережных Челнах.
Монтаж металлокаркаса ангара в промышленной зоне. Применены высокопрочные болты 10.9 диаметром 20–24 мм. Расконсервация 10–15 мин, смазка, К₃ = 0,17. Установлены оправки (10 % отверстий, минимум 2 шт.), стяжные болты (15–20 %), многоступенчатая затяжка от центра к краям. Контроль тарированным ключом, 15 % болтов, щуп 0,3 мм.
Кейс 2. Склад в Казани (Советский район).
Монтаж металлоконструкций складского комплекса. Болты класса 8.8 с моментным контролем затяжки. Проверка остукиванием и щупом 0,3 мм подтвердила плотность пакета.
Кейс 3. Производственное здание в Казани (Дербышки)
Фрикционные соединения балок перекрытия болтами 10.9. Смазка резьбы масляно-бензиновой смесью, многоступенчатая затяжка, контроль 15 % болтов динамометрическим ключом. Все соединения соответствуют ГОСТ Р 70132-2022.
FAQ
Почему нельзя повторно натягивать высокопрочный болт при монтаже?
Нет. Пункт 7.4.1 ГОСТ Р 70132-2022 прямо запрещает повторное натяжение. После ослабления болт и гайку подлежат замене, так как резьбовой профиль и упругие свойства детали уже нарушены.
Какую смазку резьбы использовать при сборке болтовых соединений по ГОСТ?
Допускается минеральное масло по ГОСТ Р 51634 в смеси с бензином (соотношение от 6:1 до 2:1) или парафин по ГОСТ 23683 из расчёта 3–4 г на 1 кг болтов. Смазка снижает трение и обеспечивает стабильное усилие предварительного натяжения.
Какой коэффициент закручивания К₃ допустим и почему он важен для безопасности?
К₃ — коэффициент закручивания, учитывающий потери момента на трение. Для поверхностей, подготовленных по п. 7.2.3, К₃ = 0,17. Применение болтов при К₃ > 0,2 запрещено (п. 7.2.8, 7.5.7), потому что большая часть момента уходит в трение, а не в создание расчётного натяжения.
Какой перепад толщин деталей допустим в болтовом пакете без дополнительных мер?
Не более 0,5 мм. При перепаде 0,5–3,0 мм — удаление кромки абразивом на 30 мм. При перепаде свыше 3,0 мм — применение прокладок по согласованию с проектной организацией (п. 7.4.3).
Как часто нужно тарировать динамометрические ключи при сборке ответственных соединений?
Перед началом каждой смены (п. 7.5.11). Дополнительно — после падения, удара или при подозрении на сбой показаний. Это гарантирует точность усилия затяжки и исключает недотяжку.
Какой процент болтов проверяется динамометрическим ключом на объекте?
до 5 болтов в узле — все без исключения, более 5 болтов — 15 %, но не менее 5 штук (п. 8.5). Фактический момент не менее расчётного и не более +10 % (п. 8.6).
Сколько стоит контроль натяжения болтов в Казани?
Стоимость зависит от объёма работ, количества узлов и срочности. Для небольших объектов в Казани и Татарстане цена начинается от 35 000 ₽. Точную смету рассчитываем индивидуально после изучения проектной документации.
Как заказать технический надзор за болтовыми соединениями в Казани
Если вы планируете строительство или реконструкцию объекта с применением стальных конструкций, не откладывайте контроль болтовых соединений на потом. Проверка болтовых соединений на этапе монтажа дешевле и быстрее, чем устранение аварийной ситуации после ввода здания в эксплуатацию.
01
Позвоните или напишите нам
по телефонам +7 (843) 239-26-06 или +7 (927) 039-26-06 — расскажем, какой объём контроля нужен именно на вашем объекте.
02
Отправьте проектную документацию
Изучим узлы, материалы и объём работ, подготовим коммерческое предложение в течение 1 рабочего дня.
03
Выезд на объект
Инженер прибудет в удобное для вас время по Казани, Набережным Челнам или другим городам Татарстана.
04
Проверка и отчёт
Фиксируем каждый этап сборки болтовых соединений, выдаём заключение с фото, таблицами и ссылками на пункты ГОСТ Р 70132-2022.
Строгое соблюдение ГОСТ Р 70132-2022 — базовое условие безопасности стальных и алюминиевых конструкций. Правильный подбор класса прочности, точный расчёт момента затяжки и регулярный динамометрический контроль защищают ваш объект от дефектов и аварий.
Закажите контроль натяжения болтовв ООО «ИСК «ПРОГРЕСС». Работаем в Казани, Набережных Челнах, Альметьевске и по всей Республике Татарстан. Также выезжаем в любые города России по предварительному согласованию.
